Modifica di una regione di taglio

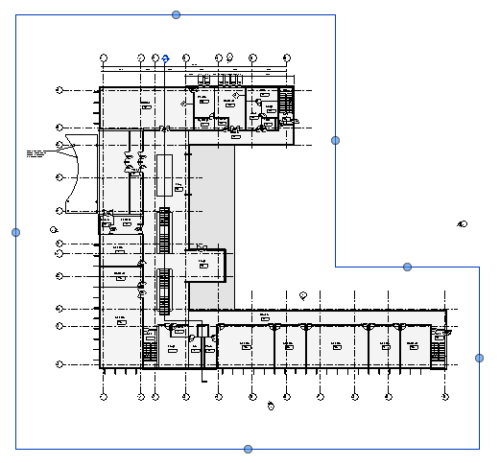

È possibile creare regioni di taglio non rettangolari.

  1. In una vista pianta, prospetto o sezione, selezionare una regione di taglio e fare clic sulla scheda Modifica | <tipo di vista> gruppo Modalità Modifica ritaglio.
  2. Utilizzare gli strumenti dei gruppi Modifica e Disegna per modificare la regione di taglio in base alle esigenze. È possibile modificare o eliminare le linee esistenti o disegnare una forma totalmente diversa.

    Vedere GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931.

  3. Al termine dell'operazione, fare clic su (Termina modalità di modifica).

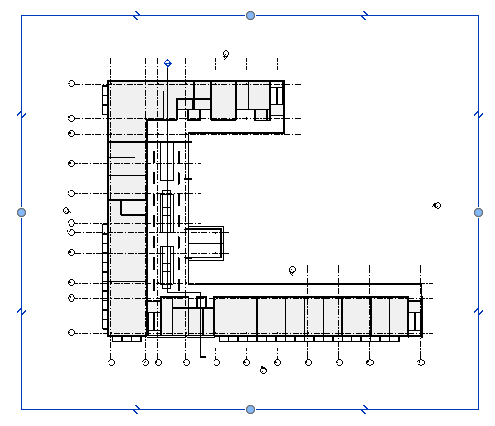

Nota: Se si desidera ripristinare la forma rettangolare di un ritaglio modificato, selezionare il ritaglio e fare clic sulla scheda Modifica | <tipo di vista> gruppo Modalità Ripristina ritaglio.
