Modifica dell'offset della direttrice/del bordo

Utilizzando le proprietà del tipo di una nota di testo, è possibile specificare la distanza tra il bordo di una casella di testo e quello del testo dell'annotazione.

  1. Nell'area di disegno, selezionare la nota di testo di cui si desidera modificare il margine.
  2. Nella tavolozza Proprietà, fare clic su (Modifica tipo).
  3. Nella finestra di dialogo Proprietà del tipo, in Grafica, immettere un valore per Offset direttrice/bordo, quindi fare clic su OK.

    Poiché è stata modificata una proprietà del tipo, l'offset specificato viene applicato a tutte le note di quel tipo.

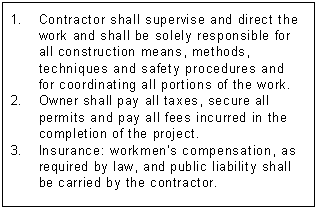

    Offset bordo/linea direttrice di default (5/64 ")

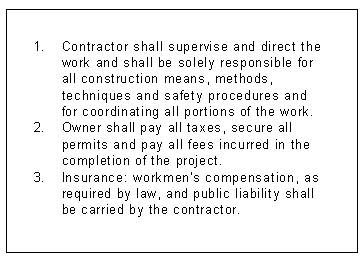

    Offset bordo/linea direttrice modificato (1/4 ")

    Nota: Il valore di offset corrisponde alla dimensione del margine quando la tavola viene stampata.

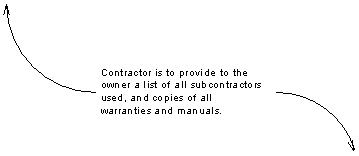

      Comportamento della direttrice

      A seconda dei punti di associazione, del valore di offset e della visualizzazione del bordo della casella di testo, le direttrici si comportano come segue:

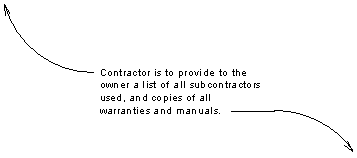

    • Se i punti di associazione sono in corrispondenza della parte superiore o inferiore su entrambi i lati, le direttrici si estendono nel testo della nota.
    • Se i punti di associazione sono in corrispondenza del centro su entrambi i lati, le direttrici non si estendono oltre la posizione del bordo della casella di testo, anche se la visualizzazione del bordo è disattivata.

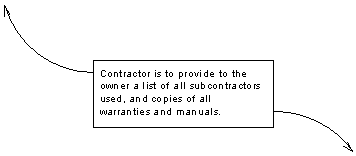

    • Se è attivato il bordo della casella di testo, le direttrici non si estendono oltre il bordo.
