Scheda Impostazioni rappresentazione simbolica

I valori immessi in questa scheda corrispondono alla rappresentazione stampata dei disegni. Pertanto, le rappresentazioni visibili impostate su tali valori cambieranno a seconda della scala di vista del disegno.

Per visualizzare la finestra di dialogo Impostazioni strutturali:

Per modificare la distanza del simbolo di taglio:

Sono disponibili le seguenti opzioni:

Mostra controvento soprastante

Mostra controvento sottostante

Simbolo controvento telescopico

1. Fare clic sulla scheda Strutturagruppo Struttura.
2. Nella scheda Impostazioni rappresentazione simbolica, immettere i valori della distanza dei simboli di taglio per i controventi e le travi.

   Tali impostazioni determinano la distanza tra le travi in acciaio e le travi e tra le travi e i controventi.

   Gli elementi devono essere uniti per visualizzare la modifica alla distanza del simbolo di taglio. Le modifiche apportate a questa impostazione vengono applicate solamente alla rappresentazione simbolica dei componenti del telaio strutturale.

   Esempi



   Distanza del simbolo di taglio con un'impostazione maggiore e livello di dettaglio basso



   Distanza del simbolo di taglio con un'impostazione minore e livello di dettaglio basso

3. Immettere un valore per la distanza del simbolo di taglio del pilastro.

   Questa impostazione modifica la distanza tra le rappresentazioni simboliche dei pilastri uniti in una vista di prospetto. La distanza è visibile solo se nella proprietà di istanza Simbolo di connessione superiore del pilastro inferiore è impostato un valore diverso da Nessuno.

4. In Simboli per controvento, selezionare un valore per Rappresentazione pianta.


   Opzioni di rappresentazione in pianta

   • Linea parallela:

     La rappresentazione simbolica dei controventi in vista di pianta consiste di una linea parallela scostata dal controvento del valore specificato nella finestra di dialogo Impostazioni strutturali. La linea viene visualizzata sotto o a destra della linea d'asse del controvento verticale se il controvento si trova sotto il livello e sopra o a sinistra della linea d'asse del controvento verticale se il controvento si trova sopra il livello.


     Nota: La linea parallela simbolo del controvento viene visualizzata nelle viste di pianta simboliche solamente quando l'utilizzo strutturale del controvento è impostato su Controvento verticale.
   • Linea con angolo:

     La rappresentazione simbolica dei controventi in vista di pianta consiste in una linea angolata. La linea con angolo ha origine dal punto di intersezione di un controvento e un livello se si intersecano e, se non si intersecano, dal punto più vicino al livello sul controvento. Il simbolo va verso l'alto (o il basso) per la parte del controvento che si trova sopra (o sotto) il livello.


     Nota: La linea angolata simbolo del controvento viene visualizzata in vista di pianta solo se l'utilizzo strutturale del controvento è Controvento verticale.

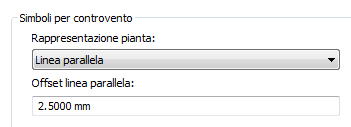

5. In Simboli per controvento, specificare l'offset della linea parallela.

   Il valore è disponibile solamente dopo avere selezionato Linea parallela per Rappresentazione pianta. La linea parallela presenta un offset del valore specificato dalla linea d'asse del controvento verticale.

   Nota: È possibile creare nuovi simboli di rappresentazione dei controventi utilizzando il modello delle annotazioni generiche. Nella finestra di dialogo Parametri e categorie di famiglie, selezionare Simboli controvento in vista di pianta per Categoria famiglia. I simboli di controvento in vista di pianta presentano un parametro Tipo di rappresentazione che può essere Linea parallela, Linea con angolo o Controvento telescopico.

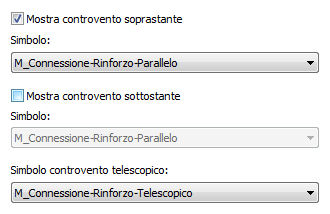

6. Nel riquadro Simboli per controvento, selezionare Mostra controvento soprastante se si desidera visualizzare i simboli di controvento che rappresentano i controventi sopra la vista corrente.

7. Per Simbolo selezionare il simbolo che rappresenta i controventi sopra la vista corrente.
   Nota: Il simbolo del controvento soprastante cambia automaticamente quando si modifica Linea parallela in Linea con angolo per Rappresentazione pianta.

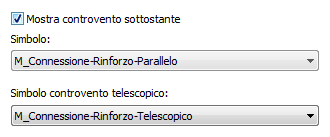

8. Nel riquadro Simboli per controvento, selezionare Mostra controvento sottostante se si desidera visualizzare i simboli di controvento che rappresentano i controventi sotto la vista corrente.

9. Per Simbolo selezionare il simbolo che rappresenta i controventi sotto la vista corrente.
   Nota: Il simbolo di controvento sottostante cambia automaticamente quando si modifica Linea parallela in Linea con angolo per Rappresentazione pianta.
10. Nel riquadro Simboli per controvento, selezionare il simbolo che rappresenta il controvento telescopico.
    Nota: Il simbolo del controvento telescopico viene visualizzato in vista di pianta solo quando l'utilizzo strutturale del controvento è impostato su Controvento telescopico.
