Spostamento di elementi e componenti basati su piano di lavoro o su superficie in diversi host

Per spostare un componente o un elemento basato su piano di lavoro o su superficie in un piano di lavoro o una superficie diversi, procedere come descritto di seguito. Gli elementi basati su piani di lavoro includono linee, travi e geometrie di famiglie.

  1. Nell'area di disegno, selezionare l'elemento o il componente basato su piano di lavoro o su superficie.
  2. Fare clic sulla scheda Modifica <categoria famiglia>gruppo Piano di lavoro Seleziona nuovo piano di lavoro.
  3. Nel gruppo Posizionamento, selezionare una delle seguenti opzioni:

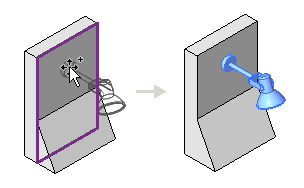

    • Superficie verticale (Posiziona su superficie verticale). Questa opzione è disponibile solo per determinati componenti e consente il posizionamento solo su superfici verticali.

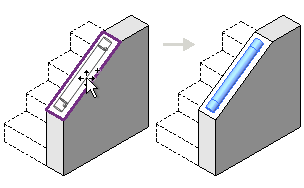

    • Superficie (Posiziona su superficie). Questa opzione consente il posizionamento su qualunque superficie, indipendentemente dall'orientamento.

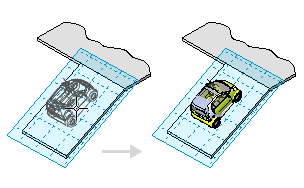

    • Piano di lavoro (Posiziona su piano di lavoro). Per questa opzione è necessario definire un piano di lavoro attivo nella vista (vedere Impostazione e visualizzazione dei piani di lavoro). È possibile posizionare il componente in qualsiasi punto nel piano di lavoro.
  4. Nell'area di disegno, spostare il cursore fino ad evidenziare il nuovo host (superficie o piano di lavoro) e a visualizzare l'immagine di anteprima del componente nella posizione desiderata, quindi fare clic per effettuare lo spostamento.
