Quote interattive

In fase di disegno, è possibile immettere esplicitamente un valore per la linea di disegno specificando un numero, o quota interattiva, dopo aver cominciato a tracciare la linea.

In genere, le quote interattive specificano valori quali la lunghezza di una linea, la lunghezza di una corda (durante il disegno del secondo punto di un arco passante per 3 punti) o la lunghezza del raggio (durante il disegno di archi, cerchi o poligoni). Se non vi sono quote lineari e se appropriato, inserire una quota angolare.

Le quote interattive non sono disponibili per alcuni elementi, quali spline e rettangoli.

Utilizzo delle quote interattive per specificare la lunghezza della linea

  1. Cominciare a disegnare una linea.

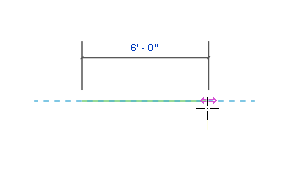

    Nota: Inizialmente le quote interattive vengono visualizzate come testo grassetto blu o nero.

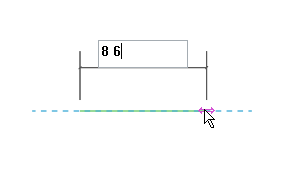

  2. Digitare il valore della lunghezza (per 8 piedi e 6 pollici, digitare 8 6). Quando si digita un numero, viene visualizzata una casella di testo, come mostrato.
  3. Premere INVIO.

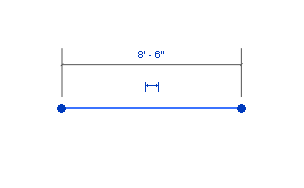

    Viene tracciata una linea di disegno della lunghezza specificata.
