Utilizzo di linee nascoste

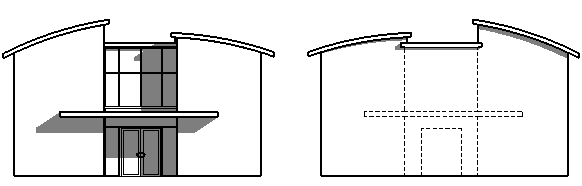

Le linee nascoste possono essere utilizzate per visualizzare gli elementi non visibili in una vista. Si supponga ad esempio che nel prospetto sud si trovi un ingresso, e che si intenda mostrare un profilo di tale ingresso utilizzando linee nascoste nel prospetto nord.

Come visualizzare le linee nascoste

  1. Aprire una vista in cui un elemento oscura un elemento che si desidera visualizzare mediante linee nascoste.

    Ad esempio, nell'esempio sopra, occorrerebbe aprire il prospetto nord.

  2. Nella barra dei controlli della vista, selezionare Stile visualizzazione: Wireframe.
  3. Fare clic sulla scheda Vistagruppo Grafica (Mostra linee nascoste)
  4. Nell'area di disegno, selezionare l'elemento che oscura l'elemento nascosto.
  5. Selezionare l'elemento che si desidera visualizzare in modalità Linea nascosta.
  6. Fare clic su Modifica per chiudere lo strumento Linee nascoste.

Quando si attiva di nuovo la modalità di visualizzazione Linea nascosta (nella barra dei controlli della vista, fare clic su Stile visualizzazione: Linea nascosta), l'elemento oscurato risulta visibile.
