Impostazione delle revisioni da includere negli abachi delle revisioni

Per default nell'abaco delle revisioni di una tavola sono elencate le revisioni correlate alle nubi di revisione presenti nelle viste della tavola. Per elencare più revisioni nell'abaco delle revisioni, attenersi alla procedura seguente.

Questa procedura presuppone che sia stato creato un progetto con viste e tavole in cui sono presenti abachi delle revisioni, che siano stati immessi i dati sulle revisioni, aggiunte nubi di revisione alle viste e assegnate etichette alle nubi.

Come specificare le revisioni da includere in un abaco delle revisioni

  1. Aprire una tavola.
  2. Ingrandire con lo zoom l'abaco delle revisioni nel cartiglio della tavola.
  3. Fare clic nell'area di disegno per visualizzare le proprietà della tavola nella tavolozza Proprietà.
  4. Nella tavolozza Proprietà, in Revisioni su tavola, fare clic su Modifica.

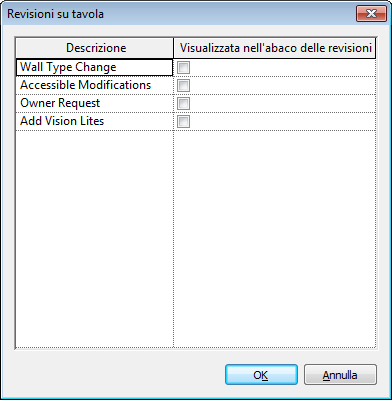

    Nella finestra Revisioni su tavola sono elencate tutte le revisioni immesse nella finestra di dialogo Emissione/Revisione tavole. Le revisioni assegnate alle nubi nelle viste della tavola sono già selezionate e sono di sola lettura.

  5. Selezionare Visualizzata nell'abaco delle revisioni per ciascuna revisione che si desidera includere nell'abaco delle revisioni della tavola corrente.
  6. Fare clic su OK.

L'abaco delle revisioni della tavola viene aggiornato con le revisioni selezionate.
