Allineamento di elementi

Lo strumento Allinea consente di allineare uno o più elementi all'elemento selezionato. Questo strumento viene normalmente utilizzato per allineare muri, travi e linee ma può essere impiegato anche per altri tipi di elementi.

Possono essere allineati elementi dello stesso tipo oppure di famiglie diverse. È possibile allineare elementi in una vista di pianta (2D), una vista 3D o di prospetto.

Ad esempio, è possibile utilizzare lo strumento Allinea per eseguire le seguenti operazioni:

• Allineare le estremità dei muri o delle travi ad una trave, una linea o un muro selezionato. Questa azione estende le lunghezze delle travi o dei muri allineati.
• Allineare le parti centrali dei muri o delle travi ad una trave, una linea o un muro selezionato. Questa azione sposta le travi o i muri allineati.
• Allineare le altezze delle finestre ad una linea o un muro selezionato.
• Unire le estremità selezionate (ad esempio di muri) con una linea selezionata.

Esempi

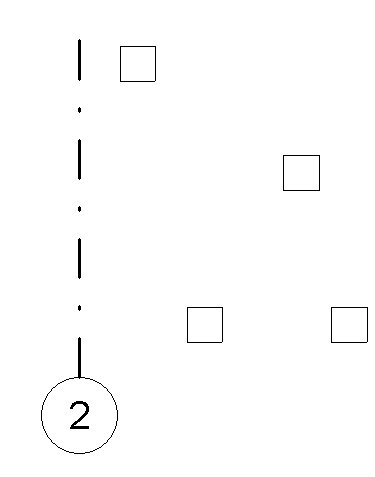

Linea di griglia e quattro colonne

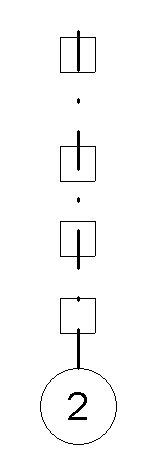

Allineamento delle colonne con la linea di griglia

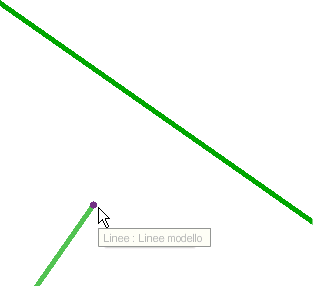

Punto selezionato per l'allineamento ad un elemento

Elemento e punto uniti

Come allineare gli elementi

1. Fare clic sulla scheda Modificagruppo Modifica (Allinea).

   Accanto al cursore viene visualizzato il simbolo di allineamento .

2. Nella barra delle opzioni, impostare le opzioni desiderate:
   • Selezionare Allineamento multiplo per allineare più elementi ad un elemento selezionato. In alternativa è possibile premere CTRL e selezionare più elementi da allineare.
   • Quando si esegue l'allineamento di muri, utilizzare l'opzione Preferenza per indicare la modalità desiderata per l'allineamento: Superfici del muro, Linee d'asse del muro, Superfici del nucleo o Centro del nucleo. Le opzioni del nucleo si riferiscono ai muri composti da più strati.
3. Selezionare l'elemento di riferimento (ossia l'elemento a cui allineare gli altri).
4. Selezionare uno o più elementi da allineare all'elemento di riferimento.
   Nota: Prima di eseguire la selezione, posizionare il cursore sopra l'elemento per evidenziare la parte dell'elemento da allineare al componente di riferimento, quindi selezionarlo.
5. Se si desidera che gli elementi rimangano allineati al componente di riferimento (se successivamente viene spostato), fare clic sul lucchetto per bloccare l'elemento. Se il simbolo del lucchetto non viene più visualizzato perché è stata eseguita un'altra operazione, fare clic su Modifica e selezionare l'elemento di riferimento in modo da visualizzare nuovamente il simbolo.
6. Per iniziare un nuovo allineamento, premere ESC una volta.
7. Per uscire dallo strumento Allinea, premere due volte ESC.
