Aggiunta di una piattaforma di edificio

  1. Aprire una vista di pianta della planimetria.
  2. Fare clic sulla scheda Planimetriagruppo Modifica planimetria (Piattaforma edificio).
  3. Utilizzare gli strumenti di disegno per disegnare la piattaforma edificio come perimetro chiuso.
  4. Nella tavolozza Proprietà, impostare Offset di altezza da livello e altre Proprietà della piattaforma di edificio secondo le necessità.
Suggerimento: Per visualizzare la piattaforma di edificio in una vista di pianta del pavimento, impostare l'offset della piattaforma su un valore superiore al livello 1 oppure regolare l'intervallo di visualizzazione.

Esempi

Nell'immagine seguente è mostrata una vista di sezione di una piattaforma di edificio con un offset dalla superficie.

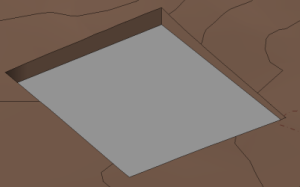

Nell'immagine seguente è mostrata una vista 3D di una piattaforma di edificio su una superficie topografica livellata.

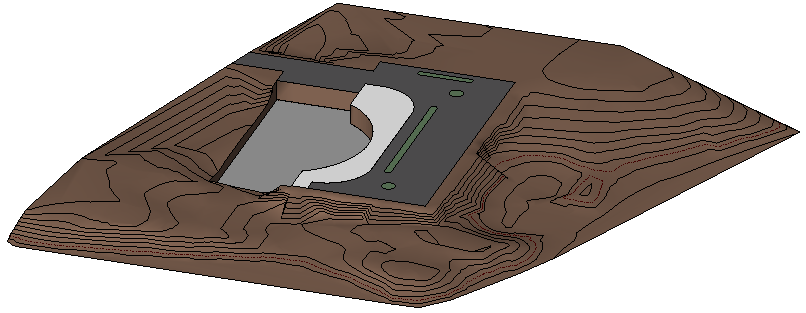

Nell'immagine seguente è mostrata una vista 3D di una piattaforma inclinata su una superficie topografica.
