Visualizzazione delle linee nascoste di componenti strutturali in calcestruzzo

Revit LT consente il controllo dell'aspetto dei componenti strutturali in calcestruzzo nascosti in una vista. L'aspetto delle linee invisibili di muri, pavimenti, telai, pilastri ed elementi di fondazioni è controllato dai seguenti parametri di vista:

Nota: Per impostare il modello di linee nascoste desiderato, fare clic sulla scheda Gestiscigruppo Impostazionimenu a discesa Impostazioni aggiuntiveModelli di linea. Per ulteriori informazioni, vedere Modelli di linea.

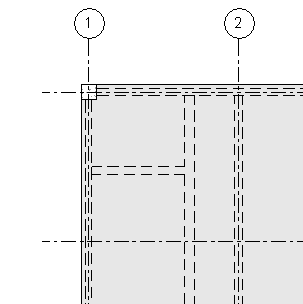

Pavimento e travi strutturali in muri in calcestruzzo

Tenere presente che la visualizzazione su schermo delle linee nascoste potrebbe non corrispondere esattamente all'output vettoriale. Alcuni bordi delle estremità dei muri non vengono visualizzati come nascosti e, se nascosti dal solaio in una vista di pianta, tutti i lati del bordo del solaio vengono visualizzati come nascosti.
