Regolazione della geometria di taglio in corrispondenza dei giunti terminali

    Vi sono due tipi di giunto terminale per le travi: giunto a squadra e giunto d'angolo. Lo strumento Giunti trave/pilastro consente di regolare sia la trave che il pilastro, rimuovendo o applicando il taglio visibile come visualizzato nel progetto.

  1. Aprire un progetto in una vista di pianta o 3D.
  2. Fare clic sulla scheda Modificagruppo Modifica geometria (Giunti trave/pilastro).

    Viene attivata la modalità di modifica in cui vengono visualizzate le frecce di controllo in corrispondenza dei giunti finali di travi e, se applicabile, di pilastri (vedere Taglio di pilastri).

  3. Se necessario, filtrare i controlli dei giunti visibili nella barra delle opzioni selezionando Acciaio, Legno, Calcestruzzo prefabbricato e altri materiali.
  4. Fare clic sulle frecce di controllo di taglio per modificare il taglio nella direzione indicata dalla freccia.
    • Se la trave viene tagliata, la freccia punta verso il giunto.
    • Se una trave non viene tagliata, la freccia punta in direzione opposta al giunto.
    • Se due travi complanari della stessa famiglia e dello stesso tipo senza rotazione trasversale in un giunto non sono tagliate, il giunto diventa un giunto d'angolo.
    Nota: La regolazione del taglio mediante lo strumento Giunti trave/pilastro non ripristina o modifica le impostazioni di estensione di default specificate in Proprietà elemento, le impostazioni di Distanza simbolo di taglio controvento/trave né le regolazioni della geometria della trave.

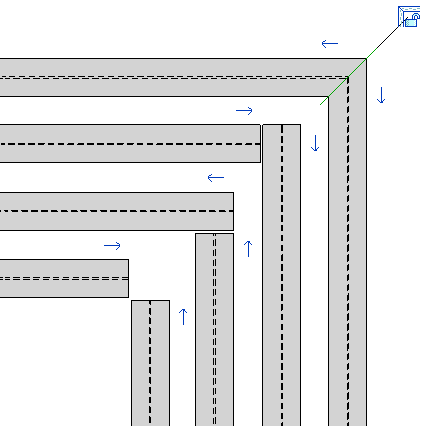

  5. Nel caso di giunti d'angolo, tutte le altre travi che condividono il giunto vengono tagliate a partire dal giunto d'angolo. Se lo si desidera, fare clic sul blocco per il giunto d'angolo per bloccare la geometria nei livelli di dettaglio medio e alto.
