Esclusione di elementi da un'istanza del gruppo

L'esclusione di elementi da un'istanza del gruppo può essere utile se, ad esempio, si colloca un gruppo di un'unità alberghiera delimitato da 4 muri accanto a un'unità simile e i muri si sovrappongono. È possibile escludere il muro sovrapposto dall'istanza del gruppo. Se il muro escluso ospita degli elementi, ad esempio una vasca da bagno o una porta, Revit LT cerca di modificare l'host per tali elementi scegliendolo tra gli altri muri.

Per escludere un elemento, procedere in uno dei seguenti modi:

• Escludere un elemento da un'istanza del gruppo. L'elemento rimane nel gruppo ma non è visibile nella vista di progetto per quell'istanza del gruppo. Se dei componenti sono ospitati dall'elemento escluso, Revit LT cerca di modificarne l'host.
• Spostare un elemento da un'istanza del gruppo alla vista di progetto. L'elemento è visibile nella vista di progetto e può essere modificato da tale vista. L'elemento viene escluso anche dall'istanza del gruppo.

Gli elementi esclusi e pertanto non più visibili nella vista di progetto per un'istanza del gruppo vengono esclusi anche dagli abachi.

È possibile ripristinare gli elementi esclusi nelle relative istanze del gruppo.

Come escludere un elemento da un'istanza del gruppo

1. Nell'area di disegno, posizionare il cursore in corrispondenza dell'elemento del gruppo da escludere.
2. Premere TAB per evidenziare l'elemento e quindi fare clic su di esso per selezionarlo.

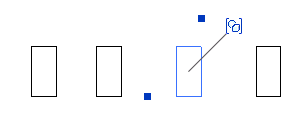

3. Nell'area di disegno, fare clic sull'icona () per escludere l'elemento oppure fare clic con il pulsante destro del mouse e scegliere Escludi.
   Nota: È possibile utilizzare anche i seguenti tasti di scelta rapida: CANC o CTRL-X.

   L'elemento viene escluso dall'istanza del gruppo e, se necessario, i componenti ospitati vengono assegnati ad un altro host.

Come spostare un elemento da un'istanza del gruppo alla vista di progetto

1. Nell'area di disegno, posizionare il cursore in corrispondenza dell'elemento da spostare.
2. Premere TAB per evidenziare l'elemento e quindi fare clic su di esso per selezionarlo.
3. Fare clic con il pulsante destro del mouse e scegliere Sposta nel progetto.

Come ripristinare un elemento escluso da un gruppo

1. Nell'area di disegno, posizionare il cursore in corrispondenza dell'elemento del gruppo escluso.
2. Premere Tab per evidenziare l'elemento e quindi fare clic su di esso per selezionarlo.
3. Nell'area di disegno, fare clic sull'icona () per ripristinare l'elemento escluso oppure fare clic con il pulsante destro del mouse e scegliere Ripristina elemento escluso.

Come ripristinare tutti gli elementi esclusi di un gruppo

1. Selezionare il gruppo nell'area di disegno.
2. Fare clic sulla scheda Modifica | Gruppi di modello o Modifica | Gruppi di dettagli associatigruppo Gruppo (Ripristina esclusi).
