Regolazione dei calcoli Da locale e A locale

Attivare e modificare i punti di calcolo Da locale e A locale per riorientare le famiglie di porte e finestre.

  1. Selezionare l'istanza della famiglia di porte o finestre nell'area di disegno.
  2. Fare clic sulla scheda Modifica | <Elemento>gruppo Modalità Modifica famiglia.
  3. Nell'Editor di famiglie, aprire una vista di pianta del pavimento della famiglia.

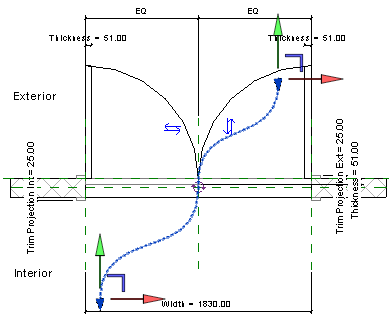

  4. Nella tavolozza Proprietà, selezionare il parametro Punto di calcolo locali nella sezione Altro. Nell'area di disegno verrà visualizzata una linea tratteggiata verde con frecce, indicante la direzione Da/A.

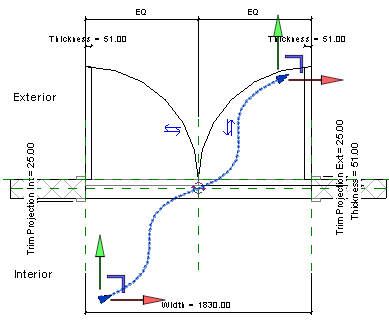

  5. Selezionare il percorso Da/A e riposizionare una delle estremità in una posizione che definisca in modo chiaro il locale di appartenenza desiderato.

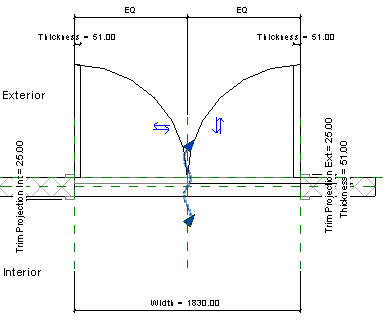

  6. Se necessario, utilizzare il controllo di inversione al centro del percorso Da/A per riorientare la direzione.
    Nota: Se per la famiglia è necessaria la rettifica Da/A del percorso sull'asse Z, aprire una vista prospetto o 3D per accedere ai controlli del movimento. Riposizionare il punto in modo analogo.
  7. Fare clic sulla scheda Modificagruppo Editor di famiglie Carica nel progetto.
