La scala della vista è il sistema proporzionale utilizzato per la rappresentazione di oggetti in un disegno. È possibile assegnare una scala diversa a ciascuna vista del progetto oppure creare scale personalizzate.
- Nel Browser di progetto, fare clic con il pulsante destro del mouse sulla vista e scegliere Proprietà. Nella tavolozza Proprietà, selezionare un valore per Scala vista.

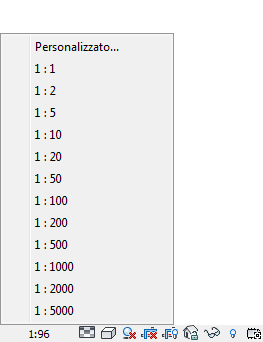

- Selezionare una scala dalla barra dei controlli della vista.
Come assegnare una scala della vista
Utilizzare uno dei seguenti metodi:
Come creare una scala della vista personalizzata

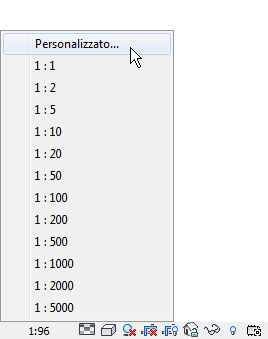

- Nella barra dei controlli della vista, fare clic sulla scala della vista e selezionare Personalizzato.
- Nella finestra di dialogo Scala personalizzata, immettere un valore per Rapporto.
- (facoltativo) Selezionare Nome visualizzato e immettere un nome personalizzato per la scala.
- Fare clic su OK.
Nota: Le scale della vista personalizzate non possono essere applicate ad altre viste del progetto.
