Riduzione ed estensione di elementi

Gli strumenti Riduci ed Estendi consentono di ridurre o estendere uno o più elementi fino ad un contorno definito da un altro elemento dello stesso tipo. È anche possibile estendere o ridurre elementi non paralleli, se si intersecano, in modo da formare un angolo. Quando si seleziona un elemento da ridurre, la posizione del cursore indica la parte dell'elemento da mantenere.

È possibile utilizzare questi strumenti con muri, linee, travi o controventi.

Come ridurre o estendere elementi

  1. Procedere in uno dei seguenti modi:
    Per… Procedere come segue...
    Ridurre o estendere 2 elementi selezionati fino ad un angolo

    fare clic sulla scheda Modificagruppo Modificamenu a discesa Riduci (Riduci/Estendi ad angolo).

    Selezionare i singoli elementi.

    Quando si seleziona un elemento che deve essere ridotto per formare l'angolo, assicurarsi di fare clic sulla parte dell'elemento da mantenere.

    Ridurre o estendere un elemento fino ad un contorno definito da un altro elemento.

    fare clic sulla scheda Modificagruppo Modificamenu a discesa Riduci (Riduci/Estendi un singolo elemento).

    Selezionare l'elemento di riferimento da utilizzare come contorno, quindi selezionare l'elemento da ridurre o estendere.

    Se tale elemento interseca il contorno (o una proiezione), la parte su cui si fa clic viene mantenuta, mentre la parte sull'altro lato del contorno viene eliminata.

    Ridurre o estendere più elementi fino ad un contorno definito da un altro elemento

    fare clic sulla scheda Modificagruppo Modificamenu a discesa Riduci (Riduci/Estendi più elementi).

    Selezionare l'elemento di riferimento da utilizzare come contorno, quindi selezionare ciascun elemento da ridurre o estendere.

    Per gli elementi che intersecano il contorno, la parte su cui si fa clic viene mantenuta, mentre la parte sull'altro lato del contorno viene eliminata.

    ritaglio di un elemento tra due punti fare clic sulla scheda Modificagruppo Modifica (Dividi elemento). Nella barra delle opzioni, selezionare Elimina segmento interno. Fare clic su due punti sull'elemento per definire i contorni desiderati. Il segmento interno viene eliminato e le parti rimanenti vengono conservate. Per ulteriori informazioni, vedere Divisione di elementi.
  2. Continuare a ridurre o estendere elementi con l'opzione correntemente selezionata oppure selezionare un'altra opzione.
    Nota: È possibile selezionare un'opzione differente riduzione o estensione in qualsiasi momento, quando lo strumento è attivo. Questa operazione annulla inoltre la selezione iniziale effettuata con l'opzione precedente.
  3. Per uscire dallo strumento, premere ESC.

Anteprima dello strumento Riduci/Estendi ad angolo

Risultato dell'operazione Riduci/Estendi ad angolo

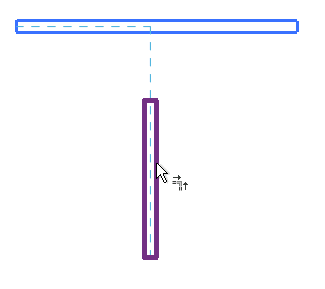

Anteprima dell'opzione Riduci/Estendi un singolo elemento con muro orizzontale selezionato come contorno

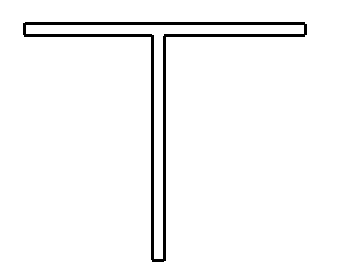

Risultato dell'operazione Riduci/Estendi un singolo elemento

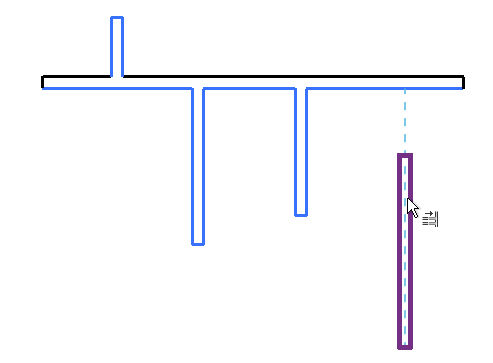

Anteprima dell'opzione Riduci/Estendi più elementi con muro orizzontale selezionato come contorno

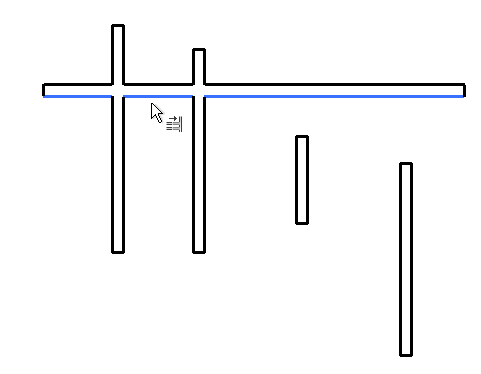

Risultato ottenuto facendo clic sul muro verticale più a sinistra sopra il contorno, facendo clic sui 2 muri successivi sotto il contorno ed evidenziando il muro a destra
