- Aprire una vista di pianta o 3D e selezionare il riquadro di definizione.
Sul riquadro di definizione vengono visualizzati punti di manipolazione.
- Trascinare tali punti per modificare le dimensioni del riquadro.
Questa operazione ha effetto sulle viste in cui il riquadro è visibile. Se un piano della vista non interseca più il riquadro di definizione, il riquadro non sarà più visibile in tale vista, così come non saranno più visibili i riferimenti associati ad esso.
Ad esempio, se un edificio ha otto piani e si modificano le dimensioni del riquadro di definizione in modo tale che l'estensione del contorno superiore termini al livello 4, il riquadro di definizione e i riferimenti associati non verranno visualizzati nelle viste di pianta per i livelli compresi tra il livello 5 e il livello 8. Se invece le dimensioni del riquadro di definizione vengono modificate in modo tale da intersecare tali livelli, i riferimenti saranno visibili nelle viste di pianta corrispondenti.

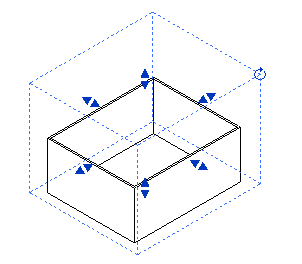

Riquadro di definizione in 3D con controlli di trascinamento e rotazione
