Una documentazione edilizia generalmente contiene una tavola di presentazione, detta anche tavola di copertina. La tavola di presentazione in genere contiene un disegno 3D sottoposto a rendering o un'altra vista del modello di edificio. Può contenere anche le seguenti informazioni:
- Sommario, detto anche elenco di tavole, indice dei disegni o indice delle tavole.
- Nome e indirizzo del progetto
- Informazioni sul cliente
- Pianta del circondario
- Informazioni di zonizzazione
- Informazioni sulla conformità alle norme
- Elenco dei membri del team di progetto
- Descrizione legale della proprietà e dei relativi confini
- Note generali
Poiché la tavola di presentazione contiene tipi di informazione diversi dalle altre tavole della documentazione, per essa viene generalmente utilizzato un formato diverso. Potrebbe essere necessario creare un cartiglio apposito per la tavola di presentazione. Per ulteriori informazioni, vedere Cartigli.

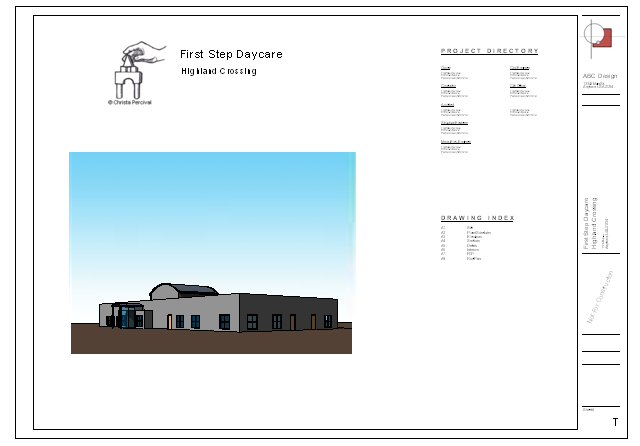

Esempio
Come creare una tavola di presentazione
- Aggiungere una tavola al progetto utilizzando il tipo di cartiglio adatto.
Per ulteriori informazioni, vedere Aggiunta di una tavola.
- Assegnare un nuovo nome alla tavola per indicare che si tratta della tavola di presentazione.
Per ulteriori informazioni, vedere Assegnazione di un nuovo nome ad una tavola.
- Aggiungere la vista desiderata alla tavola.
Per ulteriori informazioni, vedere Aggiunta di viste ad una tavola.
- Creare un elenco di tavole escludendo la tavola di presentazione e aggiungerlo alla tavola.
Per ulteriori informazioni, vedere Elenchi di tavole.
- Aggiungere le informazioni richieste alla tavola di presentazione.
Il cartiglio della tavola di presentazione generalmente contiene campi nei quali è possibile inserire le informazioni relative al progetto. Fare clic sulle aree di testo per immettere le informazioni. Per ulteriori informazioni, vedere Impostazione delle informazioni visualizzate nel cartiglio delle tavole.
