Il punto inquadrato definisce l'asse di rotazione di una vista 3D. È possibile ruotare una vista 3D attorno a tale asse modificando l'altezza della cinepresa e il suo punto focale. Affiancare le viste del progetto per osservare gli effetti della rotazione in viste diverse.
- Aprire la vista 3D e qualsiasi altra vista in cui si intende osservare gli effetti della rotazione.
- Fare clic sulla scheda Vista
gruppo Finestre
(Affianca). - Nel Browser di progetto, fare clic con il pulsante destro del mouse sul nome della vista 3D e scegliere Mostra cinepresa.

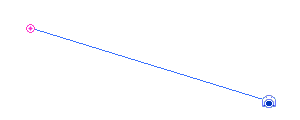

Cinepresa per vista prospettica 3D

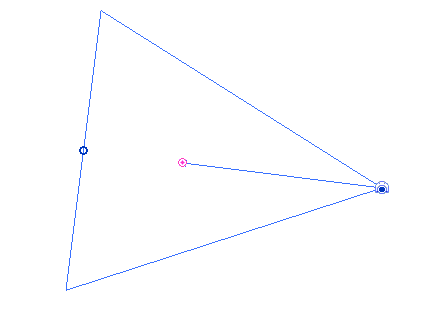

Cinepresa per vista ortogonale 3D
Il punto blu vuoto è il punto focale e quello rosa, il punto inquadrato.
- Trascinare la cinepresa per modificare il livello della stessa. Trascinare il punto blu vuoto per modificare il punto focale intorno all'asse di rotazione (il punto inquadrato).
