Modifica del layout della griglia di una superficie

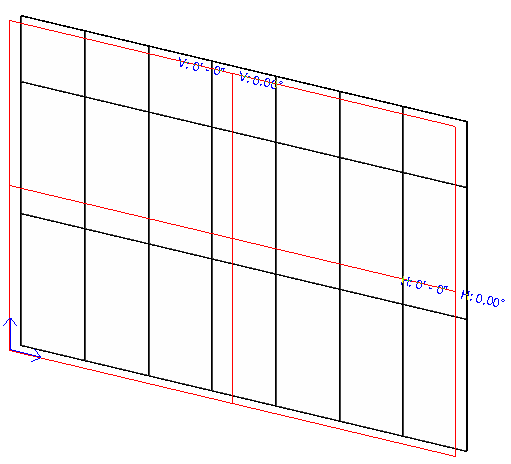

Per selezionare una superficie dell'elemento della griglia di facciata continua, fare clic sul controllo . Sulla superficie viene visualizzata un'interfaccia di layout di griglia di facciata continua che consente di modificare graficamente i valori dei parametri di istanza della superficie.

Controlli dell'interfaccia di layout:

Controllo Descrizione
L'origine della giustificazione. Fare clic sulle frecce per modificare lo schema di giustificazione delle griglie. La freccia orizzontale consente di modificare il parametro Giustificazione (Griglia verticale), mentre quella verticale consente di modificare il parametro Giustificazione (Griglia orizzontale).
Origine e angolo (griglia di facciata continua verticale) Fare clic sui controlli per modificarne i valori.
Origine e angolo (griglia di facciata continua orizzontale) Fare clic sui controlli per modificarne i valori.
