Creazione di travi tramite la funzione di snap 3D

È possibile utilizzare l'opzione Snap 3D per creare una nuova trave mediante lo snap ad altri elementi strutturali in qualsiasi vista. Ciò significa che è possibile disegnare travi e controventi all'esterno del piano di lavoro corrente. Ad esempio, se l'opzione Snap 3D è attivata, le travi del tetto eseguiranno lo snap alla parte superiore dei pilastri, indipendentemente dalla quota altimetrica.

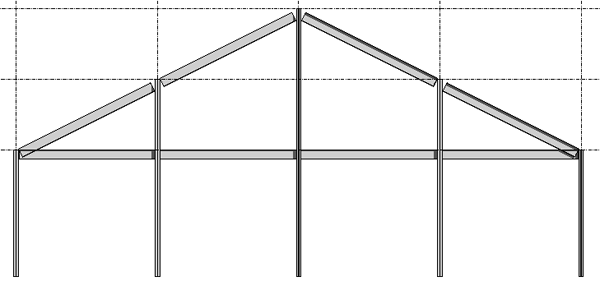

Lo snap 3D è inoltre utile per creare sistemi di travi inclinate. Vedere Modellazione di travi inclinate.

Come utilizzare lo snap 3D

  1. Fare clic sulla scheda Strutturagruppo Struttura Trave.
  2. Nella barra delle opzioni, selezionare Snap 3D.
  3. Fare clic su un elemento strutturale per specificare il punto iniziale della trave.
    Nota: Con lo snap 3D attivato, è possibile scegliere il punto finale esatto di un elemento strutturale indipendentemente dal piano in cui si trova tale punto.
  4. Fare clic su un altro elemento strutturale per specificare il punto finale della trave.
