Per determinare il perimetro e l'area di un locale, Revit LT utilizza le seguenti regole:
- Un locale situato nel modello principale è definito dagli elementi di delimitazione del locale del modello principale e di tutte le varianti primarie. I muri e le linee di delimitazione dei locali che appartengono alle varianti secondarie vengono ignorati.
- Un locale che si trova in una variante di progetto può essere definito da elementi di delimitazione dei locali presenti in quella variante, nel modello principale e nelle varianti primarie degli altri gruppi di varianti. I muri e le linee di delimitazione dei locali contenuti nelle varianti secondarie di altri gruppi di varianti vengono ignorati.
Se la forma, le dimensioni o la posizione di un locale non cambiano da una variante all'altra e si desidera assegnare le stesse proprietà di locale a diverse varianti, il locale deve rimanere nel modello principale.
Se si desidera cambiare la forma, le dimensioni o la posizione del locale in ciascuna variante di progetto o specificare proprietà di locale diverse (ad esempio l'abitabilità) per ogni variante, aggiungere il locale a ogni singola variante di progetto del gruppo. Per eseguire questa operazione, ricorrere a uno dei seguenti metodi:
- Spostare un locale dal modello principale in una o più varianti di progetto di un gruppo. Vedere Spostamento di elementi dal modello principale ad un gruppo di varianti di progetto.
- Utilizzare gli strumenti Copia e Incolla allineato per copiare un locale tra varianti di progetto, analogamente alla tecnica descritta in Spostamento di elementi tra varianti di progetto.

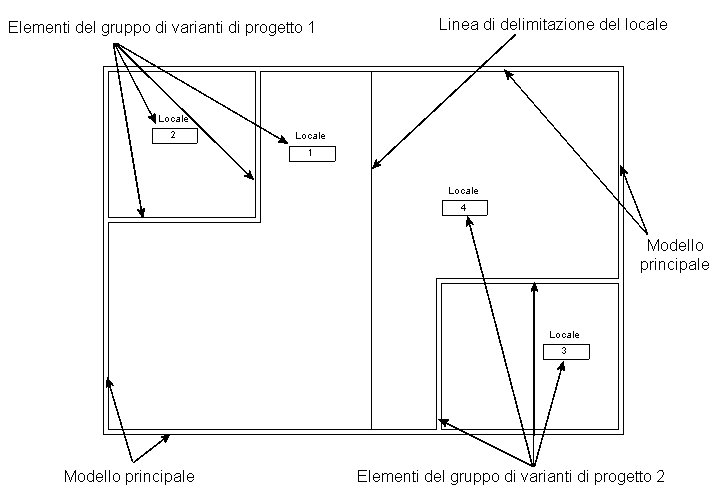

Se si desidera cambiare la forma, le dimensioni e la posizione di un locale in varianti diverse di vari gruppi di varianti, procedere nel seguente modo:
- Nel modello principale suddividere il vano in locali utilizzando linee di delimitazione dei locali. Non aggiungere, tuttavia, elementi di locale al modello principale.
- Creare un gruppo di varianti per ciascuno di questi locali.
- Aggiungere i locali alle varianti di progetto di un gruppo.
È quindi possibile creare viste dedicate per visualizzare diverse combinazioni di varianti di progetto per ciascun gruppo. Vedere Creazione di viste dedicate delle varianti di progetto.
