Creazione di un dettaglio di riferimento

Nota: Per creare un dettaglio di riferimento o una vista di dettaglio, vedere Creazione di una vista di dettaglio rettangolare.
  1. Aprire la vista in cui si desidera aggiungere un dettaglio ad una vista di disegno.
  2. Fare clic sulla scheda Vistagruppo Crea (Dettaglio).
  3. Nella barra delle opzioni, selezionare Rif. ad altra vista e quindi il nome di una vista di riferimento.

    Se non esistono viste a cui fare riferimento, selezionare <Nuova vista di disegno> per creare una nuova vista di disegno; il dettaglio di riferimento si riferirà a tale vista.

    Nota: Se nell'elenco Rif. ad altra vista è presente una vista in una tavola, il numero di dettaglio e il numero della tavola vengono visualizzati accanto al nome della vista.

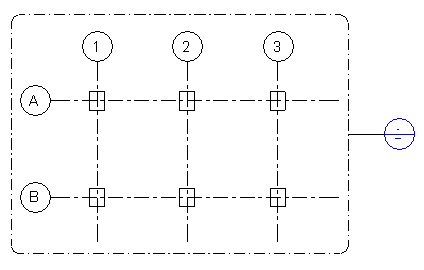

  4. Per definire l'area di dettaglio, trascinare il cursore dall'angolo superiore sinistro all'angolo inferiore destro in modo da creare un simbolo circolare, come mostrato dalla linea tratteggiata che circoscrive l'angolo superiore sinistro della griglia.
  5. Per visualizzare la vista di dettaglio, fare doppio clic sull'estremità del dettaglio.

    La vista di dettaglio viene visualizzata nell'area di disegno.

    Se si crea una nuova vista di disegno per il dettaglio di riferimento, questa viene visualizzata nel Browser del progetto in Viste (tutto)Viste di disegno. Per creare la vista di disegno desiderata, Per istruzioni, vedere Viste di disegno.
