Ai fini dell'analisi dei carichi di riscaldamento e raffreddamento è fondamentale tenere conto dell'intero volume dell'edificio. Ciò comprende le aree occupate da intercapedini, cavedii e tracce. Questi vani di dimensioni ridotte possono essere suddivisi in tre categorie:

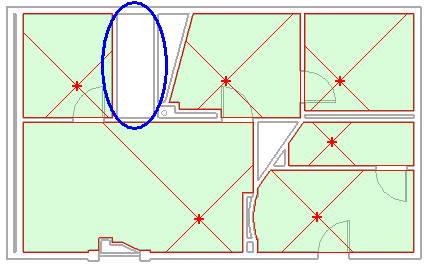

- Aree asimmetriche: aree non delimitate da componenti di delimitazione dei locali paralleli. Corrispondono spesso ad aree triangolari o ad aree delimitate da muri curvi.
Se in tali aree viene posizionato un vano, le superfici che sono tangenti ad altri vani vengono considerate superfici interne. Se in tali aree non viene posizionato alcun vano, le superfici vengono considerate interne o esterne in base al parametro Funzione del tipo di muro di delimitazione dell'area. Se il parametro Funzione è impostato su Interno o Nucleo, la superficie viene considerata interna. Se il parametro Funzione è impostato su Esterno, Fondazione, Zoppo o Intradosso, la superficie viene considerata esterna.
- Vani ridotti: aree strette delimitate da componenti di delimitazione del locale interni paralleli. In Revit, nei casi illustrati di seguito, il volume dei vani ridotti viene incluso nel volume di un vano tangente:
- Il vano ridotto è incluso nei componenti di delimitazione del locale paralleli identici.
- La larghezza di un vano ridotto è uguale o inferiore al valore specificato per il parametro Tolleranza vani ridotti nella finestra di dialogo Analisi energetica.
- Un componente di vano è stato posizionato nei vani tangenti su entrambi i lati del vano ridotto.

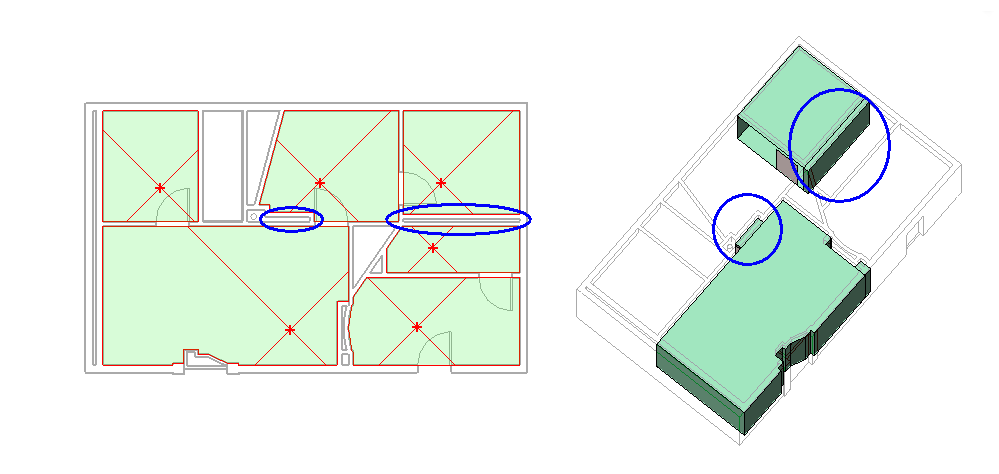

Sebbene nella figura seguente siano disponibili diversi vani non definiti (intercapedini, cavedii e tracce), solo i vani ridotti contrassegnati da un cerchio nel modello verranno inclusi automaticamente nei calcoli del volume per l'analisi dei carichi di riscaldamento e raffreddamento.
In Revit, il volume dei vani ridotti viene incluso automaticamente nel volume del vano tangente principale. I vani ridotti devono contenere componenti di vano posizionati nei vani tangenti su entrambi i lati del vano ridotto. Nell'illustrazione precedente, il vano stretto all'estrema sinistra non viene considerato come un vano ridotto.
Come mostrato nel modello analitico a destra, il volume dei vani ridotti viene unito al volume di uno vano tangente. Il vano al centro del modello è suddiviso in modo che solo il volume tra i muri paralleli identici viene considerato un vano ridotto. Solo il volume della parte del vano che soddisfa il valore specificato in Tolleranza vani ridotti viene aggiunto al volume del locale superiore (tangente). Il modello analitico a destra mostra la suddivisione del vano. Spesso conviene rimuovere la proprietà di delimitazione dei locali per un muro piuttosto che fare affidamento sul fatto che i vani verranno riconosciuti e inclusi automaticamente nei calcoli del volume.
Nota: Il volume dei vani ridotti viene calcolato durante l'esecuzione dell'analisi dei carichi di riscaldamento e raffreddamento mediante lo strumento integrato o l'esportazione del progetto in un file gbXML.Gli elementi di delimitazione del locale interni al vano ridotto sono considerati interni. I vani ridotti non dispongono di un componente di vano, e di conseguenza l'ombreggiatura dei vani non viene visualizzata in una vista di pianta o di sezione. Nel modello analitico, i vani ridotti vengono tuttavia visualizzati come parte del vano tangente nella finestra di dialogo Carichi di riscaldamento e raffreddamento e il volume dei vani ridotti viene calcolato durante l'analisi dei carichi di riscaldamento e raffreddamento.
Suggerimento: Il parametro Tolleranza vani ridotti è una proprietà dei dati energetici (scheda Gestisci
gruppo Impostazioni
Informazioni sul progetto, quindi clic su Modifica in Impostazioni energetiche). - Aree simmetriche: aree completamente delimitate da elementi di delimitazione del locale paralleli, ma separate da linee d'asse il cui valore supera il parametro Tolleranza vani ridotti.
Se in tali aree viene posizionato un vano, le superfici che sono tangenti ad altri vani vengono considerate superfici interne. Se in tali aree non viene posizionato alcun vano, le superfici vengono considerate interne o esterne in base al parametro Funzione del tipo di muro di delimitazione dell'area. Se il parametro Funzione è impostato su Interno o Nucleo, la superficie viene considerata interna. Se il parametro Funzione è impostato su Esterno, Fondazione, Zoppo o Intradosso, la superficie viene considerata esterna.
