Analogamente alla legenda di una cartina geografica, la legenda di una tavola aiuta i professionisti del settore edilizio ad interpretare correttamente i disegni.
Tipi di legende
La documentazione edilizia può contenere i seguenti tipi di legende:
- Legenda di componenti: elenco dei componenti utilizzati nel modello di edificio comprendente i particolari sulla struttura, la rappresentazione nei disegni o l'aspetto. Per un esempio di legenda di componenti, vedere Viste di legenda.
- Legenda di note chiave: elenco delle note chiave utilizzate per documentare il modello di edificio. Vedere Legenda delle note chiave.
- Legenda di simboli: elenco dei simboli utilizzati nei disegni.

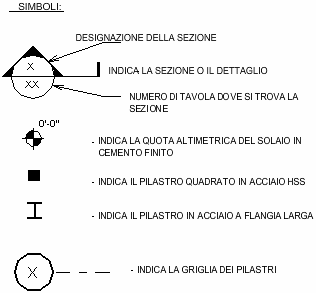

Esempio di una legenda di simboli

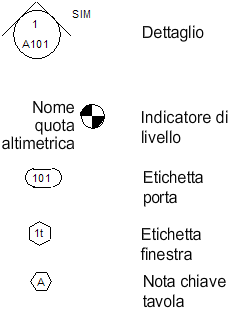

Esempio di una legenda di simboli
Come aggiungere una legenda ad una tavola
- Creare la vista di legenda nel progetto.
Per le legende di componenti e di simboli, vedere Viste di legenda. Per le legende di note chiave, vedere Legenda delle note chiave.
- Aprire la tavola in cui si desidera inserire la vista di legenda.
- Nel Browser di progetto, espandere Legende, fare clic sul nome della vista di legenda e trascinarla nell'area di disegno, quindi fare clic per posizionarla sulla tavola.
È possibili posizionare la vista di legenda su più tavole.
- (Facoltativo) Nascondere il titolo della vista della legenda di componenti o di simboli.
Vedere Eliminazione del titolo di una vista da una tavola.
- (Facoltativo) Per le legende di note chiave, procedere come indicato di seguito:
