Regione di pianta

Lo strumento Regione di pianta consente di definire una regione in una vista di pianta che presenta un intervallo di visualizzazione diverso da quello utilizzato nell'intera vista. Le regioni di pianta sono utili per piante con livelli suddivisi o per visualizzare inserti sopra o sotto il piano di taglio. Si tratta di disegni chiusi che non possono sovrapporsi, ma che possono avere bordi adiacenti.

Esempio

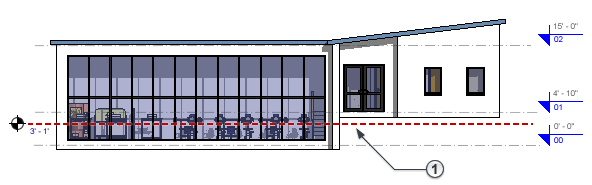

Piano di taglio relativo ad una regione di pianta in un prospetto

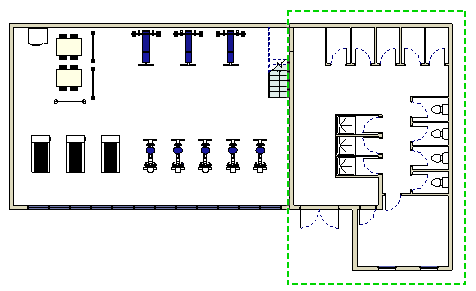

Regione di pianta in una pianta del pavimento

Le regioni di pianta sono legate ad una determinata vista. È possibile copiarle nella stessa vista o in viste diverse. Quando si copia una regione di pianta in una vista diversa, vengono conservate le impostazioni relative all'intervallo di visualizzazione della vista precedente.

È possibile esportare e stampare regioni di pianta quando sono visibili in una vista.
