Terminologia di Revit

Molti dei termini utilizzati per identificare gli oggetti in Revit sono termini comunemente utilizzati nel settore. Alcuni, tuttavia, sono utilizzati esclusivamente in Revit. La comprensione dei seguenti termini è essenziale per capire il programma.

Progetto

In Revit per progetto si intende il database di informazioni per il design, vale a dire il modello di informazioni dell'edificio. Il file di progetto contiene tutte le informazioni per la progettazione dell'edificio, dalla geometria ai dati sulla costruzione. Queste informazioni includono i componenti utilizzati per progettare il modello, le viste e i disegni del progetto. Utilizzando un singolo file di progetto, Revit rende più agevole l'applicazione di modifiche, che sono riportate in tutte le aree associate (viste di pianta, viste di prospetto, viste di sezione, abachi e così via). Inoltre, la gestione del progetto risulta molto più facile con un solo file.

Livello

I livelli sono piani orizzontali infiniti che fungono da riferimento per gli elementi ospitati nei livelli stessi, quali tetti, solette e controsoffitti. Nella maggior parte dei casi il termine livello viene utilizzato per indicare un'altezza verticale o un piano all'interno di un edificio. I livelli vengono creati per ogni piano o altri punti di riferimento di un edificio, ad esempio il primo piano, la parte superiore del muro o la base della fondazione. I livelli possono essere posizionati solo all'interno di una vista di sezione o prospetto.

Livelli di Revit Architecture

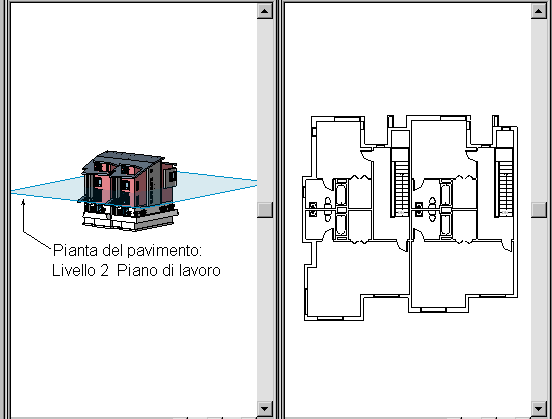

Nella figura seguente viene illustrato il piano di lavoro Level 2 che attraversa la vista 3D. Accanto viene mostrata la relativa pianta del pavimento.

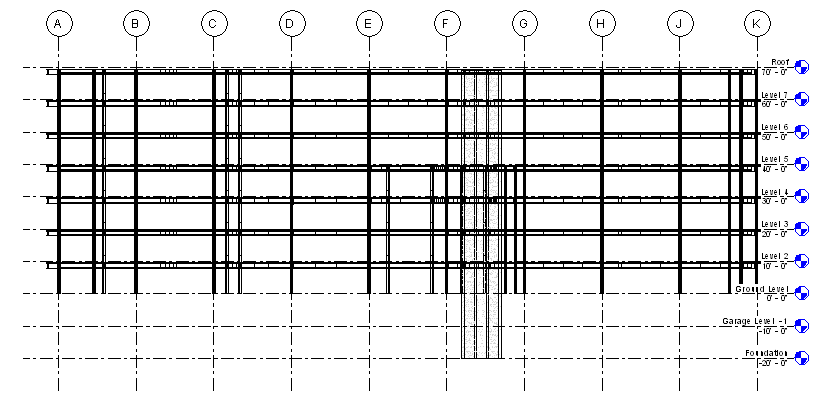

Livelli di Revit Structure

Livelli di Revit MEP

Elemento

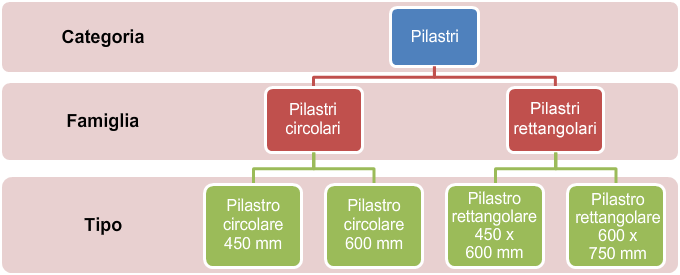

Quando si crea un progetto, si aggiungono elementi di costruzione parametrici al design. In Revit gli elementi vengono classificati in categorie, famiglie e tipi.

Categoria

Una categoria è un gruppo di elementi utilizzato per creare modelli o documentazione per un progetto di edificio.

Esempi

• Le categorie di elementi del modello includono muri e travi

Le categorie di elementi del modello includono muri e travi

Le categorie di elementi del modello includono attrezzature meccaniche o bocchettoni
• Le categorie degli elementi di annotazione includono etichette e note di testo.

Famiglia

Per famiglie si intendono classi di elementi all'interno di una categoria. Le famiglie raggruppano elementi con una serie di parametri comuni (proprietà), di uso identico e rappresentazione grafica simile. I diversi elementi di una famiglia possono presentare valori diversi per alcune o tutte le proprietà, ma le combinazioni di proprietà, come i loro nomi e il loro significato, sono uguali.

Esempi

• Le porte coloniali a sei pannelli potrebbero essere considerate come una famiglia, sebbene le porte che compongono tale famiglia possano presentare dimensioni e materiali diversi.

Le travi reticolari potrebbero essere considerate come una famiglia, sebbene i supporti dell'anima che compongono tale famiglia possano presentare dimensioni e materiali diversi.

I dispositivi di illuminazione di un determinato tipo potrebbero essere considerati come una famiglia, sebbene i lampadari che compongono tale famiglia possano presentare dimensioni e materiali diversi.

Revit utilizza i seguenti tipi di famiglie:

• Le famiglie caricabili possono essere caricate nel progetto o create da modelli specifici. È possibile definire il complesso delle proprietà e la rappresentazione grafica della famiglia.
• Le famiglie di sistema non possono essere caricate o create in file separati.
  • In Revit, il complesso delle proprietà e la rappresentazione grafica vengono definite automaticamente.
  • Con i tipi predefiniti è possibile generare nuovi tipi che appartengono alla stessa famiglia nel progetto. Ad esempio, il comportamento di un livello è predefinito all'interno del sistema, ma è possibile creare tipi di livelli diversi con composizioni differenti.
  • Le famiglie di sistema possono essere trasferite tra progetti.

  Esempi

  • Muri, quote, controsoffitti, tetti, pavimenti e livelli

  Solai, quote, tetti e livelli

  Condotti, tubazioni e cablaggi
• Per famiglie locali s'intendono elementi personalizzati creati nel contesto di un progetto. Si consiglia di creare un elemento locale quando in un progetto è necessario disporre di una geometria univoca che non si prevede di riutilizzare, oppure una geometria che deve mantenere una o più relazioni con la geometria di un altro progetto.

  Poiché gli elementi locali vengono progettati per un utilizzo limitato nei progetti, ciascuna famiglia locale contiene un solo tipo. Nei progetti è possibile creare più famiglie locali e inserire copie dello stesso elemento di una famiglia locale. A differenza delle famiglie di componenti standard e di sistema, non è possibile creare più tipi duplicando i tipi di famiglie locali.

Tipo

Una famiglia può comprendere diversi tipi. Un tipo può essere costituito da oggetti di una famiglia con determinate dimensioni, come un cartiglio 30" X 42"A0. Un tipo può essere anche uno stile, come quello allineato o angolare di default delle quote.

Istanza

Le istanze rappresentano gli oggetti effettivi, ovvero i singoli elementi, presenti nel progetto con posizioni specifiche nell'edificio (istanze del modello) o su una tavola di disegno (istanze di annotazione).
