Allineamento 3D

Utilizzare lo strumento Allinea nelle viste 3D per allineare uno o più elementi all'elemento selezionato. Vedere Allineamento di elementi.

Selezionare lo strumento Allinea, quindi fare clic sull'elemento da utilizzare come destinazione (vertice, bordo, superficie, forma, punto, linea, arco, piano di riferimento o livello) e fare di nuovo clic per selezionare l'elemento da allineare alla destinazione.

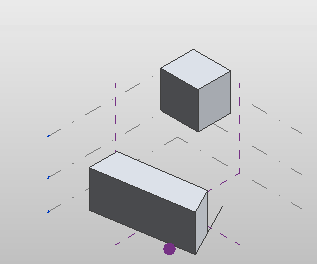

Prima: vista 3D di elementi non allineati.

Passaggio 1: fare clic per selezionare la superficie dell'elemento alla quale eseguire l'allineamento.

Passaggio 2: fare clic per selezionare la superficie dell'elemento da allineare.

Dopo: gli elementi sono allineati.
