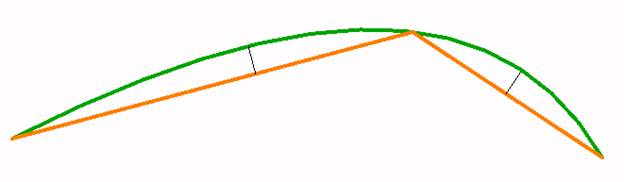

Offset di discretizzazione massimo: questo parametro consente di limitare la distanza tra la curva uniforme e il segmento di linea. Ad esempio, la distanza tra le linee arancioni e quelle verdi raffigurate di seguito non supera il valore impostato per questo parametro.
Curva approssimata: se si seleziona questo parametro, vengono creati segmenti in base ai valori impostati per Offset di discretizzazione massimo e Usa punti rigidi.

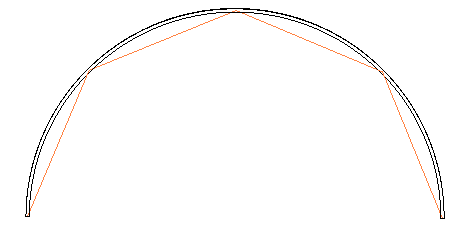

Modello analitico di trave curva con parametro Curva approssimata selezionato.
Usa punti rigidi: per punti rigidi si intendono i punti di contatto di altri elementi strutturali con la trave curva. Quando questo parametro è selezionato, nel modello analitico segmentato vengono definiti punti nodali in corrispondenza delle estremità degli elementi associati alla trave curva. Se invece il parametro è deselezionato, i modelli analitici delle travi associate alla trave curva segmentata possono estendersi o ridursi per adattarsi al modello segmentato, con il rischio di risultati imprecisi.
Modello analitico della trave curva basato su punti rigidi.
