Quote da linea base e coordinate

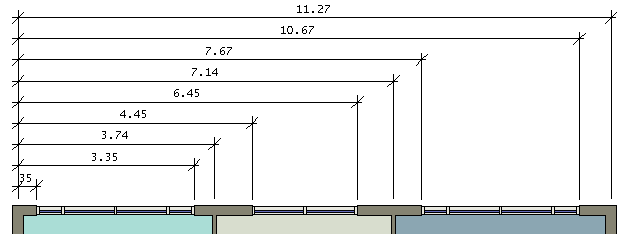

Le quote da linea base sono quote multiple misurate a partire dalla stessa linea base.

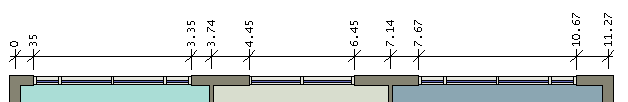

Le quote coordinate misurano la distanza perpendicolare da un punto di origine, chiamato riferimento, ad un elemento. Queste quote impediscono la propagazione degli errori assicurando il mantenimento di offset precisi tra gli elementi e il riferimento.

È possibile creare quote da linea base e coordinate per gli stili di quota lineare, che comprendono le quote allineate, orizzontali e verticali. Per creare una quota da linea base o coordinata per questi stili di quota lineare, è necessario modificare il parametro Tipo di stringa di quote. Poiché si tratta di un parametro del tipo, si consiglia di creare un nuovo stile di quota da linea base o coordinata lineare in modo che la modifica di questo parametro non abbia effetto sulle quote continue del progetto.

Le quote da linea base e coordinate vengono esportate in formati CAD.

Attenzione: Le quote di lunghezza dell'arco sono quote lineari, per le quali sono disponibili parametri quali Tipo di stringa di quote e Impostazioni quote coordinate per la creazione di quote da linea base e coordinate; tuttavia questi parametri non hanno effetto sulle quote di lunghezza dell'arco.
