Come visualizzare un numero per ogni pedata e alzata della rampa.
Come aggiungere i numeri di pedata o alzata
- Fare clic sulla scheda Annota
gruppo Etichetta
(Numero pedata). - In una vista di pianta, posizionare il cursore in modo da evidenziare il punto sulla rampa in cui si desidera inserire i numeri:
- Sinistra
- Quarto sinistro
- Centro
- Quarto destro
- Destra
- Fare clic per posizionare i numeri di pedata/alzata. Per default, le alzate sono numerate. Nota: In una vista di sezione o di prospetto, è possibile utilizzare solo il percorso scala come riferimento per il posizionamento dei numeri di pedata/alzata.
- Ripetere il passaggio precedente per aggiungere numeri di pedata/alzata a tutte le rampe della scala, se lo si desidera. I numeri di pedata/alzata sono sequenziali per tutte le rampe della scala.
- Nel gruppo Selezione, fare clic su
(Modifica) per terminare il comando.
Per una scala basata su componente, è possibile visualizzare i numeri delle pedate/alzate di una rampa in una pianta, un prospetto o una vista di sezione. Come con qualsiasi annotazione, i numeri sono visibili solo nella vista in cui sono stati posizionati.
Nota: Non è possibile aggiungere le annotazioni pedata/alzata ad una scala creata tramite disegno.
Come modificare l'annotazione di pedata/alzata
- Selezionare l'annotazione pedata/alzata (utilizzare TAB per evidenziarla se necessario).
- Nella barra delle opzioni, modificare il valore per Numero iniziale, se necessario.
La sequenza numerica relativa a pedate/alzate verrà modificata automaticamente in base al nuovo valore, e tutte le annotazioni pedata/alzata presenti nella scala verranno aggiornate.
- Nella tavolozza Proprietà, modificare le proprietà di istanza.
Le opzioni consentono di aggiungere annotazioni a pedate o alzate, scegliere l'orientamento dell'etichetta, e modificare il riferimento utilizzato per il posizionamento dell'annotazione.
- Per eliminare l'annotazione pedata/alzata selezionata, premere CANC.

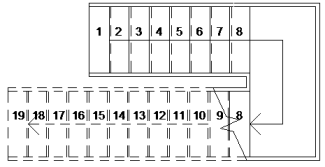

- Le alzate sono numerate nel modo seguente:

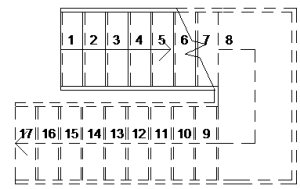

- Le pedate sono numerate nel modo seguente:
- Le alzate sono numerate nel modo seguente:
- Le pedate sono numerate nel modo seguente:

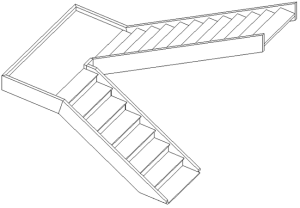

Rampe che iniziano e terminano con un'alzata
Nota: Si noti che quando vengono numerate le pedate di una rampa che termina con un'alzata, il numero dell'ultima pedata corrisponde al pianerottolo (numero 8 nella figura precedente).

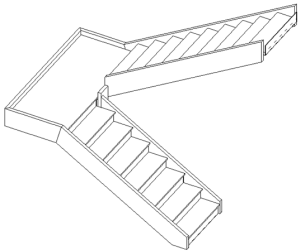

Rampe che iniziano e terminano con una pedata
