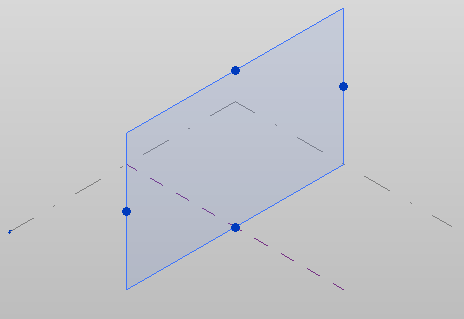

A differenza dei punti portanti e ospitati, i punti di riferimento liberi vengono posizionati su un piano di lavoro. Sui punti liberi selezionati vengono visualizzati dei controlli 3D; questi punti possono inoltre essere spostati in un punto qualsiasi nell'area di lavoro 3D e conservano il riferimento al piano su cui sono stati posizionati.
Come posizionare i punti su un piano di lavoro
- Se si esegue il disegno sull'asse Z, selezionare una vista 3D; in tutti gli altri casi, selezionare una vista della pianta del pavimento.
- Se si lavora in una vista 3D, selezionare un piano di lavoro nell'area di disegno dell'ambiente di progettazione concettuale.
- Fare clic sulla scheda Crea
gruppo Disegna
(Elemento di punto). - Fare clic su Modifica | Lineegruppo Disegna
(Disegna su piano di lavoro). - Se non selezionato al passaggio 2, scegliere il piano di lavoro dall'elenco Piano di posizionamento nella barra delle opzioni.
- Posizionare i punti lungo il piano di lavoro.
- Una volta posizionati tutti i punti, fare clic su Modifica | Lineegruppo Seleziona
Modifica.
Se necessario, è possibile riposizionare i punti liberi.
