Nota: È possibile aggiungere una vista di prospetto telaio se nella vista è visualizzata una griglia. Per informazioni sulla creazione di una griglia, vedere Griglie.
- Fare clic sulla scheda Vista
gruppo Creamenu a discesa Prospetto
(Prospetto telaio). - Nella barra delle opzioni, selezionare una scala per la vista.
- (Facoltativo) Nel Selettore di tipo, selezionare un tipo di vista dall'elenco o fare clic su Modifica tipo per modificare un tipo di vista esistente o per crearne uno nuovo.

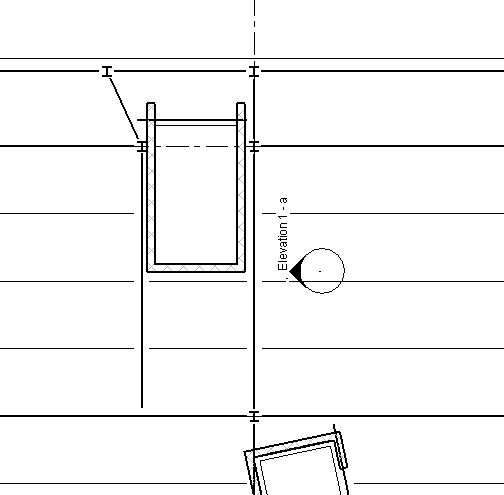

- Posizionare un simbolo di prospetto telaio perpendicolarmente rispetto alle linee di griglia selezionate e nella direzione della vista da visualizzare, quindi fare clic per inserirlo.
- Premere ESC per terminare l'operazione.
- Fare doppio clic sulla freccia di prospetto per aprire il prospetto del telaio.
La vista rappresenta una vista completa dell'area in corrispondenza del piano di lavoro della griglia o del piano di riferimento ed è vincolata alle griglie circostanti o ai limiti del piano di riferimento.
