Il parametro Tipo di parte fornisce una sottoclassificazione ulteriore di una categoria di famiglie e determina il comportamento delle parti di una famiglia. Il tipo di parte assolve a due funzioni:
- Consentire la sostituzione di una determinata parte unicamente con una parte simile in un progetto di edificio. Generalmente il selettore di tipo consente di sostituire una famiglia di una determinata categoria con qualunque altra famiglia della stessa categoria. In alcuni casi, tuttavia, questa operazione non è appropriata. Per i raccordi, ad esempio, non è possibile sostituire una croce con una transizione. In certa misura, quindi, nel Selettore di tipo di Revit viene applicato un filtro.
- Per determinare la famiglia del tipo di parte. Il database di raccordi dei condotti ASHRAE, versione 5.00.00, è integrato in Revit. e consente di calcolare le perdite di raccordo in base ad una tabella di perdita. Per una ricerca accurata del raccordo appropriato nel database, è necessario definire il tipo di parte.
Se in una categoria di famiglie viene fornito il parametro di un tipo di parte, i valori del tipo di parte disponibili dipendono dalla categoria della famiglia. Nella tabella seguente vengono mostrati i tipi di parte e le rispettive categorie di famiglie associate.
| Categorie di famiglie | Tipi di parte |
|---|---|
| Bocchettone | Raccordo a croce, Croce di riduzione, Smorzatore di flusso, Attrezzatura montata sul condotto, Gomito, Gomito di riduzione, Ingresso, Uscita, Attrezzatura, Interazione ventilatore e sistema, Cappa, Giunzione, Ostruzione, Raccordo a T, Riduzione a T, Transizione, Non definito, Valvola |
| Accessorio per condotti | |
| Raccordi condotto | |
| Attrezzatura meccanica | |
| Accessorio per tubazioni | |
| Raccordi tubazione | |
| Apparecchio idraulico | |
| Dispositivi di comunicazione | Normale, Quadro, Trasformatore, Quadro elettrico generale, Gruppo Dati, Scatola di giunzione |
| Dispositivi dati | |
| Attrezzatura elettrica | |
| Apparecchi elettrici | |
| Dispositivi di allarme incendio | |
| Dispositivi di illuminazione | |
| Dispositivi di illuminazione | |
| Dispositivi di chiamata infermiera | |
| Dispositivi di sicurezza | |
| Dispositivi telefonici | |
| Raccordo della passerella | Gomito canale, Gomito verticale canale, Raccordo a croce canale, Raccordo a T canale, Transizione canale, Unione canale, Offset canale, Vie multiple canale, Gomito diagramma Ladder, Gomito verticale diagramma Ladder, Raccordo a croce diagramma Ladder, Raccordo a T diagramma Ladder, Transizione diagramma Ladder, Unione diagramma Ladder, Offset diagramma Ladder, Vie multiple diagramma Ladder |
| Raccordi tubo protettivo | Gomito, Calotta, Unione, Più vie, T, Croce, Gomito scatola di giunzione |
- Smorzatore di flusso: utilizzato per il controllo del volume di portata.
- Attrezzatura montata sul condotto: rilevatori di fumo, generatori di vapore
- Gomito: un raccordo di tipo curvo a gomito
- Ingresso: punto di entrata del fluido nel sistema (lamelle, griglie, grate)
- Uscita: punto di uscita del fluido nel sistema
- Attrezzatura: attrezzatura generica
- Interazione ventilatore e sistema: unità di trattamento aria, ventole in linea
- Cappa: cucina, laboratorio e altre cappe di aspirazione
- Giunzione: intersezione fra tre o più segmenti (raccordi a T, a croce o a Y)
- Ostruzione: qualunque elemento che causa una caduta di pressione, ad esempio un filtro in linea
- Transizione: modifica di forma o dimensioni
- Non definito: nessuna funzionalità specifica
- Valvola: valvole e accessori simili
- Gruppo Dati: gruppi utilizzati per il collegamento di dispositivi con connettori di tipo di sistema di dati, telefono, sicurezza, allarme incendio, chiamata infermiera, controlli e comunicazione.
- Normale: dispositivi quali contenitori, componenti di allarmi antincendio e punti luce.
- Quadro: utilizzato per il collegamento di dispositivi/attrezzatura a connettori con valore di tipo di sistema Alimentazione e per la generazione di abachi di tipo circuito di ramo.
- Interruttore: dispositivi di controllo quali interruttori in cui il cablaggio non viene generalmente effettuato attraverso i dispositivi. Come indicato nell'immagine, il cablaggio generato automaticamente viene ramificato in direzione dell'interruttore.

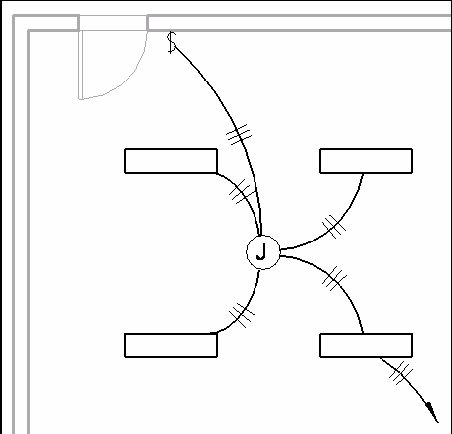

- Scatola di giunzione: dispositivi di gestione dei cavi mediante i quali il cablaggio viene generalmente effettuato attraverso il dispositivo. Come indicato nell'immagine, il cablaggio generato automaticamente viene ramificato attraverso la scatola di giunzione.
- Quadro elettrico generale: utilizzato per il collegamento di dispositivi/attrezzatura a connettori con valore di tipo di sistema Alimentazione e per la generazione di abachi di tipo circuito di ramo.
- Trasformatore: utilizzato per l'interconnessione di quadri e/o quadri elettrici generali di diverso voltaggio.
