Comportamento degli elementi in un modellatore parametrico

Nei progetti di Revit vengono utilizzati tre tipi di elementi:

• Elementi del modello: rappresentano l'effettiva geometria 3D di un edificio e vengono visualizzati nelle viste pertinenti del modello.

  Esempi:

  • Muri, finestre, porte e tetti

  Muri strutturali, solai, rampe inclinate e tetti

  Lavabi, caldaie, condotti, estintori e quadri elettrici.

• Riferimenti: contribuiscono a definire il contesto del progetto. Ne sono un esempio i livelli e piani di riferimento.
• Elementi specifici delle viste: vengono visualizzati solo nelle viste in cui vengono posizionati e contribuiscono a descrivere o documentare il modello. Ad esempio, le quote sono elementi specifici della vista.

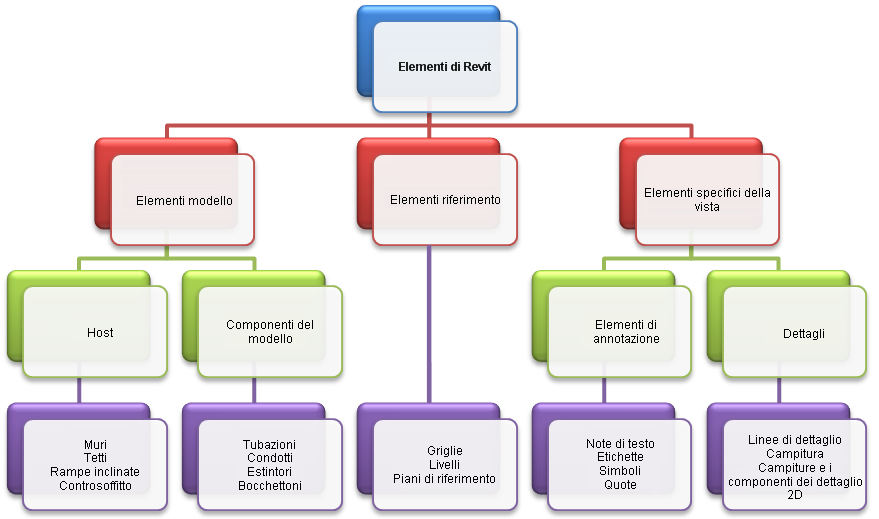

Elementi per Revit Architecture

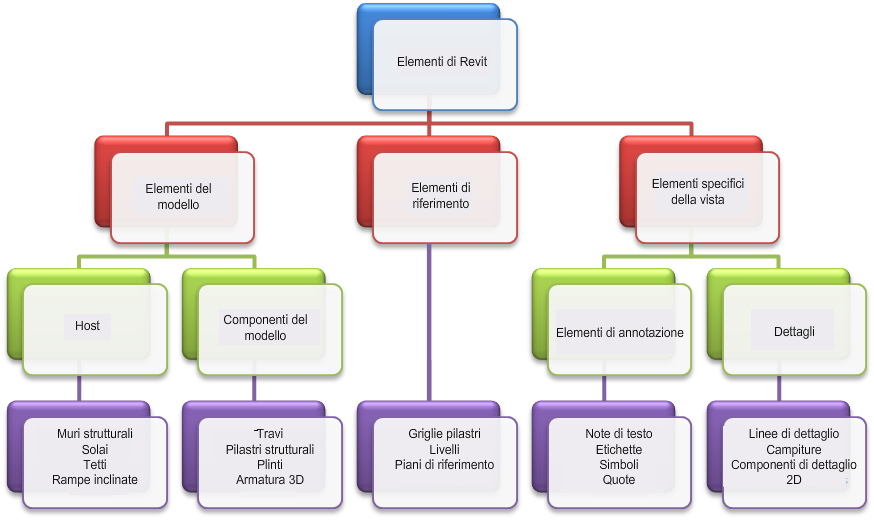

Elementi per Revit Structure

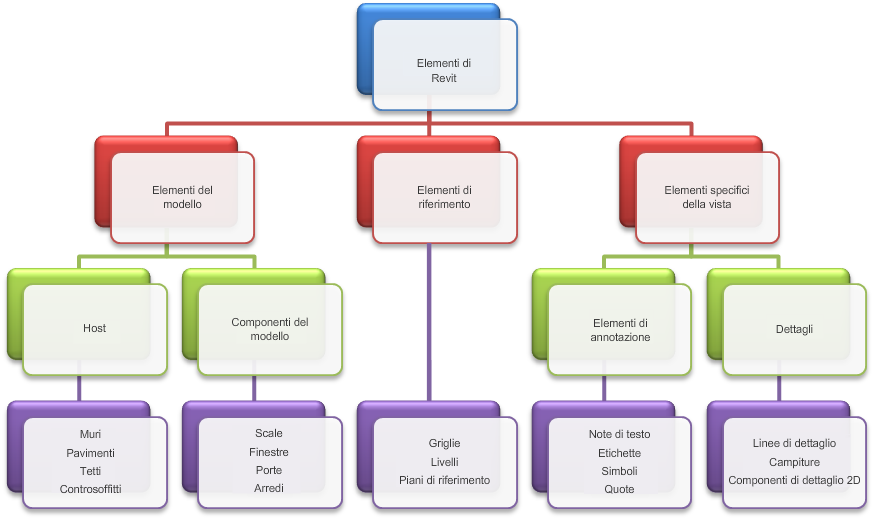

Elementi per Revit MEP

Esistono due tipi di elementi del modello:

Host (o elementi host): vengono di solito costruiti in cantiere.

Esempi:

• Muri e controsoffitti

Muri strutturali e tetti

Muri e controsoffitti

Componenti del modello: tutti gli altri tipi di elementi presenti nel modello dell'edificio.

Esempi:

• Finestre, porte e armadietti

Travi, pilastri strutturali e armature 3D

Lavabi, caldaie, condotti, estintori e quadri elettrici.

Esistono due tipi di elementi specifici delle viste:

• Elementi di annotazione: componenti 2D che documentano il modello e mantengono la scala sulla carta. Ad esempio quote, etichette e note chiave sono elementi di annotazione.
• Dettagli: elementi 2D che forniscono dettagli sul modello dell'edificio in una vista particolare. Alcuni esempi sono le linee di dettaglio, le campiture e i componenti dei dettaglio 2D.

Una simile composizione garantisce più flessibilità ai progettisti. Gli elementi di Revit sono stati concepiti per essere creati e modificati direttamente dall'utente senza che ciò richieda alcuna attività di programmazione, pertanto in Revit chi si occupa del disegno può definire nuovi elementi parametrici.

In Revit il comportamento degli elementi dipende in larga parte dal contesto in cui ricorrono nell'edificio. che a sua volta è determinato dal modo in cui si disegna il componente e dalle relazioni di vincolo che sono state stabilite con gli altri elementi. Spesso non occorre eseguire alcuna operazione per stabilire tali relazioni, poiché esse sono implicite in ciò che si fa e nel modo in cui si disegna. In altri casi, è possibile controllarle esplicitamente, bloccando ad esempio una quota o allineando due pareti.
