Revit include tre tipi principali di modelli di abachi dei quadri elettrici, ovvero Pannello derivato, Pannello dati e Quadro elettrico generale.
- Pannello derivato. Questo tipo di modello può essere utilizzato solo con un quadro. I dispositivi assegnati al tipo di sistema di alimentazione sono associati a un modello Pannello derivato.
È possibile specificare tre diverse configurazioni per i pannelli derivati. Il tipo di modello Pannello derivato include tre diversi modelli di default per differenti configurazioni di pannello derivato, come illustrato nella tabella seguente.
Configurazione di pannello derivato Nome modello Default Due colonne, circuiti in orizzontale Pannello derivato Imperiale (per uso negli Stati Uniti) Due colonne, circuiti in basso Pannello derivato 2 Imperiale Una colonna Pannello derivato 1 Metrico
Abaco dei quadri elettrici derivati con circuiti in due colonne
- Pannello dati. Questo tipo di modello può essere utilizzato solo con un pannello dati. Lo scopo principale di un pannello dati è identificare i circuiti e le prese dati e associarli ai numeri di telefono. I pannelli dati sono collegabili a qualsiasi tipo di dispositivo ad eccezione di quelli elettrici. I dispositivi tipici collegati a un pannello dati sono i telefoni, gli allarmi antincendio e i dispositivi di sicurezza. I pannelli dati visualizzano i circuiti in una solo colonna.
Abaco dei quadri elettrici dati con circuiti in una sola colonna
- Quadro elettrico generale. Questo tipo di modello può essere utilizzato con un quadro elettrico generale. Gli abachi dei quadri elettrici generali visualizzano informazioni relative al quadro elettrico generale e ai pannelli comandi collegati o ad altri dispositivi.

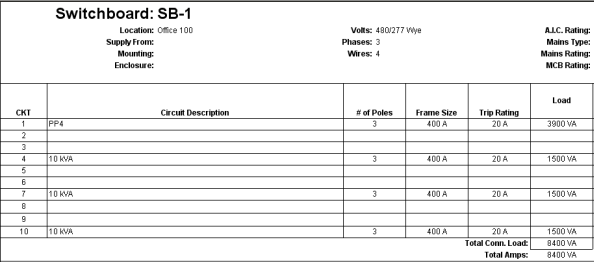

Abaco dei quadri elettrici generali con circuiti in una sola colonna
