Introduzione agli strumenti SteeringWheel

Gli strumenti SteeringWheels consentono di risparmiare tempo mediante la combinazione degli strumenti di navigazione comuni in un'unica interfaccia. Gli strumenti SteeringWheels sono specifici per ciascuna attività e consentono di spostarsi all'interno del modello e di orientarlo in viste diverse.

SteeringWheels 2D
Disco di navigazione completa Disco Vista oggetto (disco base) Disco Tour edificio (disco base)
Mini disco Vista oggetto Mini disco Tour edificio Mini disco Navigazione completa

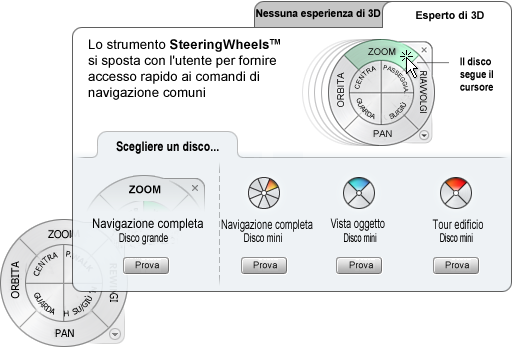

Bolla di primo contatto

Quando uno strumento SteeringWheels viene visualizzato per la prima volta e la vista corrente è una vista 3D, viene visualizzata anche la relativa bolla di primo contatto. Tale bolla offre un'introduzione alla funzione dei dischi e alle relative procedure di utilizzo.

Visualizzazione e utilizzo dei dischi

La modalità di interazione principale consiste nella pressione e nel trascinamento dei settori del disco. Dopo aver visualizzato un disco, fare clic su uno dei settori e tenere premuto il pulsante del dispositivo di puntamento per attivare lo strumento di navigazione. Trascinare per riorientare la vista corrente. Per tornare al disco, è sufficiente rilasciare il pulsante.

Aspetto dei dischi

È possibile controllare l'aspetto dei dischi selezionando i diversi stili di dischi disponibili oppure modificandone le dimensioni e l'opacità. I dischi, ad eccezione del disco di navigazione 2D, sono disponibili in due diversi stili, ovvero in versione mini e maxi.

Le dimensioni di un disco controllano la grandezza delle sezioni e delle etichette visualizzate sul disco, mentre il livello di opacità determina la visibilità degli oggetti del modello coperti dal disco.

Descrizioni comandi del disco, messaggi degli strumenti e testo associato al cursore

Le descrizioni comandi vengono visualizzate quando si posiziona il cursore sui singoli pulsanti di un disco. Le descrizioni vengono visualizzate al di sotto del disco e indicano l'azione che verrà eseguita facendo clic sulla sezione o sul pulsante.

Analogamente alle descrizioni comandi, i messaggi degli strumenti e il testo associato al cursore vengono visualizzati quando si utilizza uno degli strumenti di navigazione da un disco. I messaggi vengono visualizzati quando lo strumento di navigazione è attivo e forniscono istruzioni di base sul suo utilizzo. Il testo associato al cursore visualizza il nome dello strumento di navigazione attivo in prossimità del cursore. La disattivazione dei messaggi degli strumenti e del testo associato al cursore interessa solo i messaggi che vengono visualizzati quando si utilizzano i dischi mini o il disco di navigazione completa maxi.

Per visualizzare un disco, utilizzare uno dei seguenti metodi:

Come visualizzare il tipo di strumento SteeringWheels attualmente selezionato

    Nella barra di navigazione, fare clic su o su .

Come visualizzare un tipo di strumento SteeringWheels specifico

    Nella barra di navigazione, fare clic sulla freccia al di sotto dello strumento SteeringWheels e selezionare uno tipo di SteeringWheel dal menu contestuale.

Come chiudere un disco

Nota: Per le procedure elencate di seguito, è anche possibile fare clic su Opzioni per accedere alla finestra di dialogo omonima.

Come modificare le dimensioni di un disco

  1. Visualizzare un disco.
  2. Fare clic sul disco con il pulsante destro del mouse e scegliere Opzioni.
  3. Nella finestra di dialogo Opzioni, fare clic sulla scheda SteeringWheels e in Aspetto disco maxi/Aspetto disco mini, selezionare una dimensione tra Piccolo, Normale o Grande.
  4. Fare clic su OK.

Come modificare la trasparenza dei dischi

  1. Visualizzare un disco.
  2. Fare clic sul disco con il pulsante destro del mouse e scegliere Opzioni.
  3. Nella finestra di dialogo Opzioni, fare clic sulla scheda SteeringWheels e in Aspetto disco maxi/Aspetto disco mini, selezionare il livello di trasparenza.

    Selezionare 90% per visualizzare gli strumenti SteeringWheels al livello di trasparenza massimo. L'impostazione di default è 50%.

  4. Fare clic su OK.

Come attivare le descrizioni comandi per i dischi

  1. Visualizzare un disco.
  2. Fare clic sul disco con il pulsante destro del mouse e scegliere Opzioni.
  3. Nella finestra di dialogo visualizzata, nella scheda SteeringWheels, fare clic su Mostra descrizioni comandi.

    Le descrizioni dei comandi vengono visualizzate quando si posiziona il cursore sui singoli settori e pulsanti del disco.

  4. Fare clic su OK.

Come attivare il testo del cursore per i dischi

  1. Visualizzare un disco.
  2. Fare clic sul disco con il pulsante destro del mouse e scegliere Opzioni.
  3. Nella finestra di dialogo visualizzata, nella scheda SteeringWheels, fare clic su Mostra testo cursore strumento.

    Le etichette di testo vengono visualizzate quando si utilizzano gli strumenti selezionati.

  4. Fare clic su OK.

Come abilitare i messaggi per i dischi

  1. Visualizzare un disco.
  2. Fare clic sul disco con il pulsante destro del mouse e scegliere Opzioni.
  3. Nella finestra di dialogo visualizzata, nella scheda SteeringWheels, fare clic su Mostra messaggi dello strumento.

    I messaggi vengono visualizzati quando si utilizzano gli strumenti di navigazione.

  4. Fare clic su OK.
