I valori immessi in questa scheda corrispondono alla rappresentazione stampata dei disegni. Pertanto, le rappresentazioni visibili impostate su tali valori cambieranno a seconda della scala di vista del disegno.
Per visualizzare la finestra di dialogo Impostazioni strutturali:
Per modificare la distanza del simbolo di taglio:
Sono disponibili le seguenti opzioni:
Mostra controvento soprastante
Mostra controvento sottostante
Simbolo controvento telescopico
Caricamento e assegnazione di famiglie di simboli di connessione
- Nella barra multifunzione, fare clic su Impostazioni strutturali.
- Scheda Struttura
gruppo Struttura
- Scheda Gestiscigruppo Impostazioni
Impostazioni strutturali
Come selezionare questa opzione
- Scheda Struttura

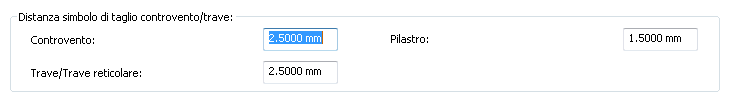

- Nella scheda Impostazioni rappresentazione simbolica, immettere i valori della distanza dei simboli di taglio per i controventi e le travi.
Tali impostazioni determinano la distanza tra le travi in acciaio e le travi/travi reticolari e tra le travi e i controventi.
Gli elementi devono essere uniti per visualizzare la modifica alla distanza del simbolo di taglio. Le modifiche apportate a questa impostazione vengono applicate solamente alla rappresentazione simbolica dei componenti del telaio strutturale.
Esempi
Distanza del simbolo di taglio con un'impostazione maggiore e livello di dettaglio basso
Distanza del simbolo di taglio con un'impostazione minore e livello di dettaglio basso
- Immettere un valore per la distanza del simbolo di taglio del pilastro.
Questa impostazione modifica la distanza tra le rappresentazioni simboliche dei pilastri uniti in una vista di prospetto. La distanza è visibile solo se nella proprietà di istanza Simbolo di connessione superiore del pilastro inferiore è impostato un valore diverso da Nessuno.
- In Simboli per controvento, selezionare un valore per Rappresentazione pianta.
Opzioni di rappresentazione in pianta
- Linea parallela:
La rappresentazione simbolica dei controventi in vista di pianta consiste di una linea parallela scostata dal controvento del valore specificato nella finestra di dialogo Impostazioni strutturali. La linea viene visualizzata sotto o a destra della linea d'asse del controvento verticale se il controvento si trova sotto il livello e sopra o a sinistra della linea d'asse del controvento verticale se il controvento si trova sopra il livello.
Nota: La linea parallela simbolo del controvento viene visualizzata nelle viste di pianta simboliche solamente quando l'utilizzo strutturale del controvento è impostato su Controvento verticale. - Linea con angolo:
La rappresentazione simbolica dei controventi in vista di pianta consiste in una linea angolata. La linea con angolo ha origine dal punto di intersezione di un controvento e un livello se si intersecano e, se non si intersecano, dal punto più vicino al livello sul controvento. Il simbolo va verso l'alto (o il basso) per la parte del controvento che si trova sopra (o sotto) il livello.
Nota: La linea angolata simbolo del controvento viene visualizzata in vista di pianta solo se l'utilizzo strutturale del controvento è Controvento verticale.
- Linea parallela:

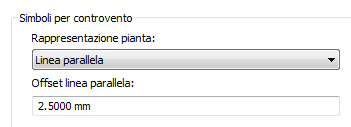

- In Simboli per controvento, specificare l'offset della linea parallela.
Il valore è disponibile solamente dopo avere selezionato Linea parallela per Rappresentazione pianta. La linea parallela presenta un offset del valore specificato dalla linea d'asse del controvento verticale.

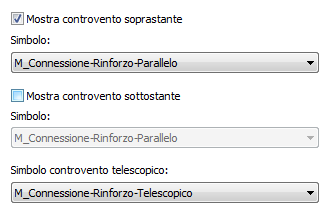

Nota: È possibile creare nuovi simboli di rappresentazione dei controventi utilizzando il modello delle annotazioni generiche. Nella finestra di dialogo Parametri e categorie di famiglie, selezionare Simboli controvento in vista di pianta per Categoria famiglia. I simboli di controvento in vista di pianta presentano un parametro Tipo di rappresentazione che può essere Linea parallela, Linea con angolo o Controvento telescopico. - Nel riquadro Simboli per controvento, selezionare Mostra controvento soprastante se si desidera visualizzare i simboli di controvento che rappresentano i controventi sopra la vista corrente.
- Per Simbolo selezionare il simbolo che rappresenta i controventi sopra la vista corrente. Nota: Il simbolo del controvento soprastante cambia automaticamente quando si modifica Linea parallela in Linea con angolo per Rappresentazione pianta.

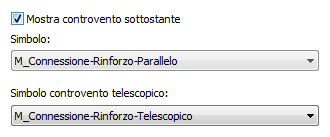

- Nel riquadro Simboli per controvento, selezionare Mostra controvento sottostante se si desidera visualizzare i simboli di controvento che rappresentano i controventi sotto la vista corrente.
- Per Simbolo selezionare il simbolo che rappresenta i controventi sotto la vista corrente. Nota: Il simbolo di controvento sottostante cambia automaticamente quando si modifica Linea parallela in Linea con angolo per Rappresentazione pianta.
- Nel riquadro Simboli per controvento, selezionare il simbolo che rappresenta il controvento telescopico. Nota: Il simbolo del controvento telescopico viene visualizzato in vista di pianta solo quando l'utilizzo strutturale del controvento è impostato su Controvento telescopico.

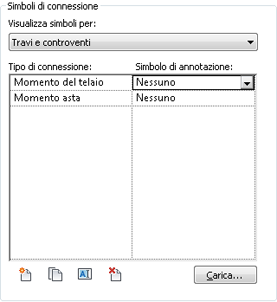

- Nella sezione Simboli di connessione, selezionare Visualizza simboli per: Travi e controventi.
- Fare clic su Carica.
- Individuare la directory Annotazioni/Strutturale, selezionare una famiglia di simboli di connessione, quindi fare clic su Apri.
- Selezionare il simbolo di annotazione dall'elenco a discesa relativo al tipo di connessione.
- Fare clic su OK. Nota: Utilizzare i seguenti strumenti per la gestione dei tipi di connessione.
(Aggiungi un tipo di connessione) Apre la finestra di dialogo Nuovo tipo di connessione. Inserire un nome e assegnare un simbolo di annotazione per il tipo di connessione. Se lo si desidera, è possibile caricare un nuovo simbolo. Fare clic su OK per continuare.
(Duplica un tipo di connessione) Duplica un tipo di connessione selezionato.
Inserire un nome e assegnare un simbolo di annotazione in base alle esigenze.
(Rinomina un tipo di connessione) Apre la finestra di dialogo Rinomina, in cui è possibile modificare il nome del tipo di connessione selezionato.
(Elimina un tipo di connessione) Elimina il tipo di connessione selezionato.
I simboli di connessione vengono visualizzati alle estremità dei simboli di travi, controventi e pilastri. È possibile personalizzare i tipi di connessione, quindi assegnare una famiglia di simboli di connessione a ciascun tipo. I tipi sono suddivisi in connessioni di estremità di travi/controventi, connessioni di parti superiori di pilastri e connessioni di basi di pilastri.
