Punti parametrici

I punti portanti sono punti di riferimento che controllano la geometria di una spline dipendente. Generalmente, tali punti vengono automaticamente creati quando si utilizzano punti liberi per generare linee, curve o spline.

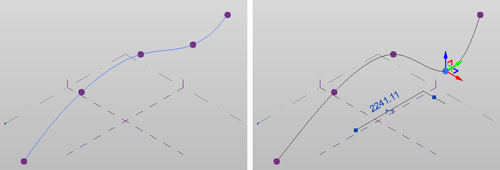

Sui punti parametrici selezionati vengono visualizzati i controlli 3D.

I punti portanti vengono creati dai punti ospitati inseriti. Vedere Posizionamento di punti ospitati lungo una spline.

Come inserire un punto portante lungo una spline

  1. Se si esegue il disegno sull'asse Z, selezionare una vista 3D; in tutti gli altri casi, selezionare una vista della pianta del pavimento.
  2. Fare clic sulla scheda Creagruppo Disegna Elemento di punto.
  3. Inserire il punto ospitato lungo una spline.
  4. Fare clic su Modifica | Lineegruppo Seleziona Modifica.
  5. Selezionare il nuovo punto ospitato.
  6. Nella barra delle opzioni, fare clic su Rendi punto parametrico.

Il punto diviene portante ed è ora in grado di modificare la geometria della spline secondo necessità.
