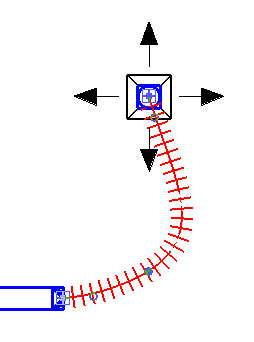

È possibile utilizzare i controlli Connettore, Vertice e Modifica tangente per regolare l'instradamento di condotti flessibili.
- Il controllo Vertice (
) viene visualizzato lungo il condotto flessibile e consente di modificare il punto di curvatura del condotto. - Modifica tangente (
) viene visualizzato in corrispondenza dei punti iniziale e finale del condotto flessibile e consente di regolare la tangente della prima e dell'ultima curvatura. - Connettore (
) viene visualizzato in corrispondenza di ogni estremità del condotto flessibile per consentirne il riposizionamento. Rende inoltre possibile il collegamento del condotto flessibile a un altro componente meccanico oppure lo scollegamento dal sistema. Se si fa clic con il pulsante destro del mouse su un connettore, viene visualizzato un menu contestuale con opzioni per aggiungere o rimuovere un vertice e, quando il condotto non è collegato ad un altro componente, per disegnare (collegare) condotti rigidi e flessibili.
