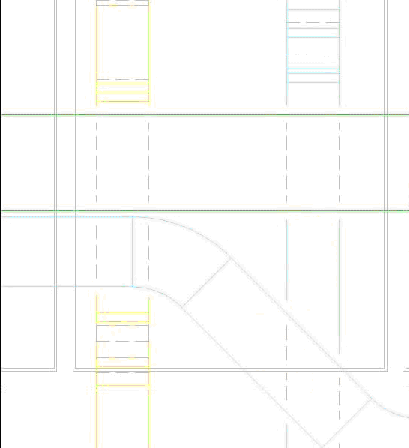

Quando si seleziona Linea nascosta, è possibile specificare il modo in cui i condotti e le tubazioni che si intersecano su piani distinti vengono presentati nel progetto. Nei disegni a due linee, le linee che rappresentano i segmenti di condotti e tubazioni intersecanti nel piano più distante vengono visualizzate in uno stile diverso per indicare che tali segmenti sono nascosti e non sono collegati al segmento in primo piano, come mostrato. I parametri di Linea nascosta vengono applicati solo quando lo stile di visualizzazione selezionato è Linea nascosta.
- Fare clic sulla scheda Sistemi
gruppo Meccanica
Impostazioni meccaniche. - Nel riquadro sinistro della finestra di dialogo Impostazioni meccaniche, fare clic su Linea nascosta.
- Nel riquadro destro, specificare i seguenti parametri per lo stile di linea e la distanza:
- Disegna linee nascoste MEP: quando l'opzione è selezionata, tubazioni vengono disegnati con lo stile di linea e spazi specificato per le linee nascoste.
- Stile di linea: Fare clic sulla colonna Valore, quindi selezionare uno stile di linea dall'elenco a discesa per determinare la modalità di visualizzazione delle linee di un segmento nascosto nel punto in cui i segmenti si intersecano.
- Distanza interna: specifica la distanza per le linee visualizzate all'interno di un segmento intersecante. Se è selezionato la modalità di visualizzazione Linee sottili, la distanza non viene visualizzata.
- Distanza esterna: specifica la distanza per le linee che appaiono esterne ai segmenti che si intersecano. Se è selezionato la modalità di visualizzazione Linee sottili, la distanza non viene visualizzata.
- Linea singola: specifica la distanza per le linee nascoste singole nel punto in cui i segmenti si intersecano.
