Come nel caso dei vuoti, è possibile utilizzare i solidi per tagliare altri solidi. Tuttavia, quando si utilizza un solido, è possibile rimuovere l'area di sovrapposizione e i solidi confinanti. È possibile tagliare la geometria solida mediante solidi per i seguenti elementi:
- Elementi forma
- Forme con superfici divise
- Forme con combinazioni geometriche
- Istanze di famiglia all'interno dell'editor di masse.
Come tagliare un solido con una forma solida

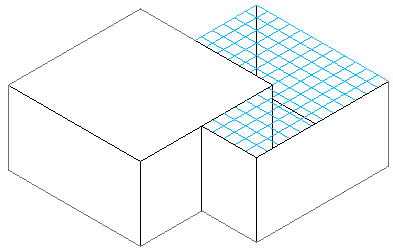

- Creare due solidi adiacenti.
In questa procedura, la forma solida che verrà tagliata presenta una superficie divisa per mostrare il modo in cui il taglio è rappresentato.
- Fare clic sulla scheda Modifica
gruppo Geometria

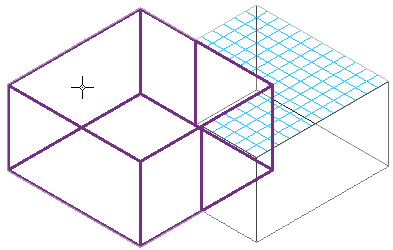

Taglia. - Selezionare il solido da tagliare.

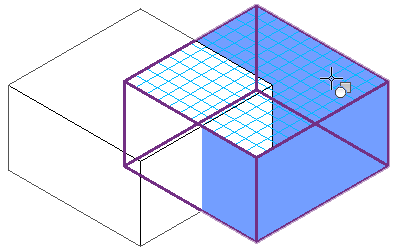

- Selezionare il solido che effettuerà il taglio.

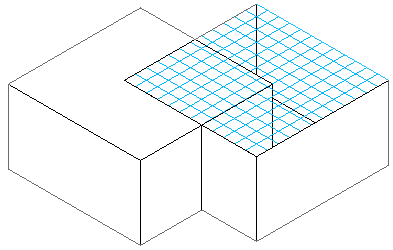

I solidi vengono tagliati di conseguenza e possono essere modificati mediante gli strumenti di modifica della forma pur mantenendo la relazione di taglio.
Nota: Quando si importa la massa di una geometria di taglio del solido in un progetto, non è possibile interagire con i singoli solidi. Analogamente, se la geometria di taglio del solido presentava livelli, questi non saranno riconosciuti nell'ambiente di progetto.
