Ancoraggio di elementi associati a quote con più segmenti

Nelle quote con più segmenti e con vincolo di equidistanza, è possibile utilizzare il controllo di ancoraggio per indicare l'elemento ancorato. L'elemento ancorato resta fermo nel corso dello spostamento di altri elementi della quota.

1. Creare una quota multisegmento.
2. Selezionare la quota nell'area di disegno, quindi fare clic sul simbolo della condizione di uguaglianza delle quote per impostare un vincolo di equidistanza nella quota.
3. Selezionare un elemento a cui è associata la quota, eccetto quello che si desidera ancorare.

   Esempio

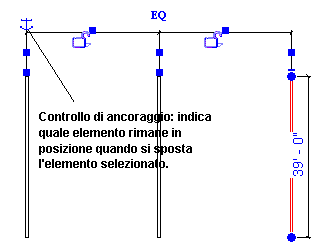

   L'immagine di seguito mostra la quota di equidistanza con l'elemento selezionato in rosso e il controllo di ancoraggio accanto alla quota.




   Esempio

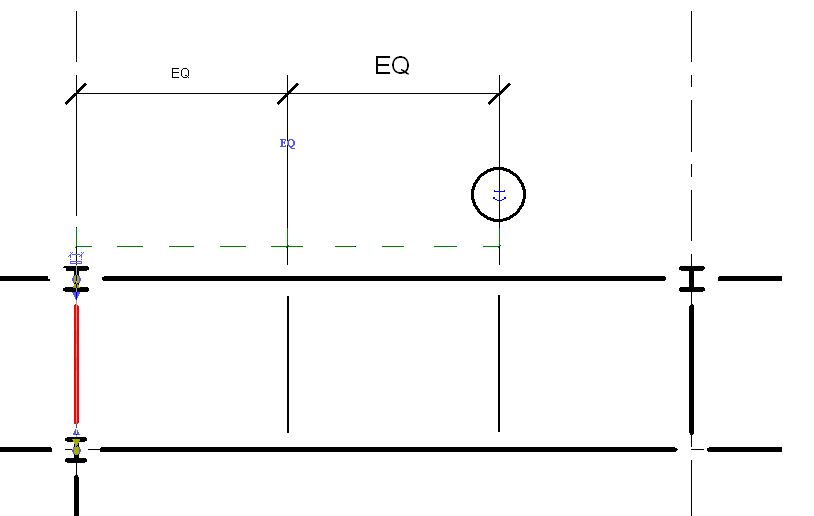

   L'immagine di seguito mostra la quota di equidistanza con l'elemento selezionato in rosso e il controllo di ancoraggio racchiuso in un cerchio nero.


4. Fare clic sul controllo di ancoraggio senza rilasciare il pulsante del mouse. Viene visualizzata una linea di guida per l'ancoraggio.
5. Trascinare il controllo di ancoraggio sull'elemento che si desidera ancorare
6. Spostare uno o più elementi non ancorati a cui fa riferimento la quota.

   L'elemento a cui è associato il controllo di ancoraggio rimane fermo.

Nota: Se si seleziona l'elemento a cui è associato il controllo di ancoraggio, quest'ultimo si sposta.
