Viste segmentate

È possibile suddividere i prospetti in segmenti ortogonali rispetto alla direzione della vista. In tal modo è possibile variare il contenuto di una vista sezione o prospetto, mostrando diverse parti del modello senza creare una vista aggiuntiva. Ad esempio è possibile che le aree verdi coprano le parti del modello che si desidera visualizzare in una vista di prospetto. La divisione della vista di prospetto consente di risolvere il problema rappresentato da tali ostacoli.

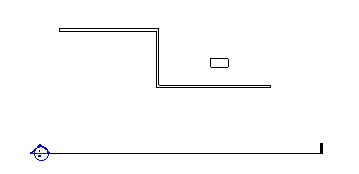

Nel seguente esempio viene visualizzata la divisione di una vista di sezione, ma lo stesso approccio può essere utilizzato per una vista di prospetto. Nella figura seguente viene disegnata una sezione tipica nel modello.

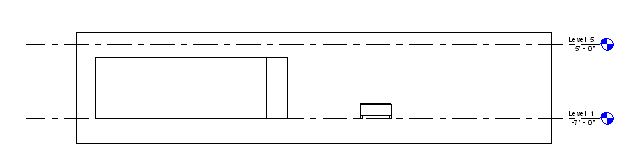

La sezione produce la seguente vista.

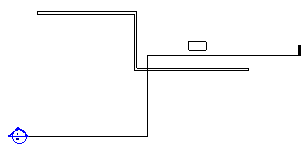

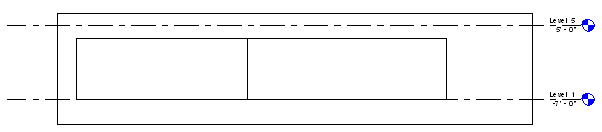

Modificare la sezione come mostrato per determinare il seguente cambiamento della vista della sezione.
