Loft

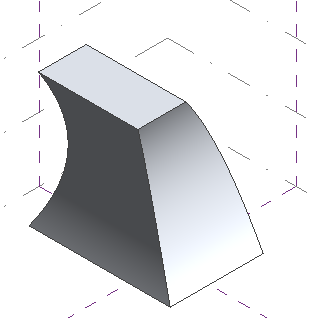

Un loft è una forma che unisce due profili posizionati su piani di lavoro distinti.

Nota: Per creare una geometria di loft, è possibile utilizzare profili sia aperti, sia chiusi.

Come creare un loft solido

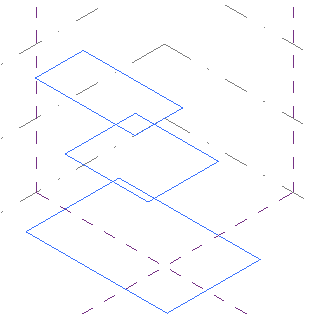

  1. Disegnare un profilo chiuso in un piano di lavoro.
  2. Fare clic su un piano di riferimento o su un livello per selezionare un piano di lavoro diverso.
  3. Disegnare un nuovo profilo chiuso.
  4. Fare clic su un piano di riferimento o su un livello per selezionare un piano di lavoro diverso.
  5. Disegnare un profilo chiuso nel terzo piano di lavoro.
  6. Selezionare tutti e tre i profili.
  7. Fare clic sulla scheda Modifica | Lineegruppo Forma Crea forma. Vedere Accesso allo strumento Crea forma.
