Definizione di uno stile di visualizzazione

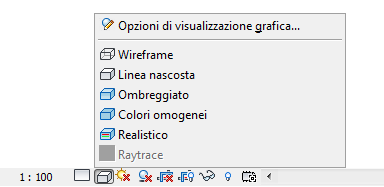

Nella barra dei controlli della vista nella parte inferiore dell'area di disegno, fare clic sull'icona Stile di visualizzazione e selezionare un'opzione.

Per salvare una vista 3D con uno stile di visualizzazione applicato

  1. In una vista 3D, fare clic su nella barra di navigazione.

    Lo strumento SteeringWheels viene visualizzato nell'area di disegno.

  2. Fare clic con il pulsante destro del mouse sullo strumento SteeringWheels, quindi su Salva vista.
  3. Immettere un nome per la nuova vista 3D e fare clic su OK.
    Nota: Se la barra di navigazione è nascosta dalla vista, fare clic sulla scheda Vistagruppo Finestremenu a discesa Interfaccia utenteBarra di navigazione.
  4. La nuova vista viene visualizzata nel Browser di progetto sotto Viste 3D.

Per applicare uno stile di visualizzazione a più viste

  1. Creare un modello vista

    Nel modello vista, in Visualizzazione modello, fare clic su Modifica. Nella finestra di dialogo Opzioni di visualizzazione grafica selezionare lo stile di visualizzazione e impostare le altre opzioni come desiderato.

  2. Creare un elenco di viste

    Durante la selezione di campi, includere Nome vista, Tipo e Modello vista.

  3. Nell'elenco viste assegnare il modello di vista desiderato a ciascuna vista.
