Taglio tra travi

Quando si collegano travi, vengono applicati arretramento e taglio. Le travi vengono collegate in corrispondenza delle estremità ed è possibile collegare più travi ad un'unica estremità.

Si ottiene il collegamento di un giunto terminale quando due o più estremità eseguono lo snap tra loro o quando l'estremità della trave è un punto d'origine durante il disegno di un'altra trave. Anche le travi strutturali disegnate utilizzando l'opzione Concatena vengono collegate mediante le relative estremità.

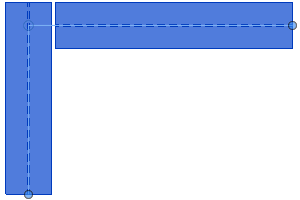

Quando due travi vengono giunte ad angolo, il mancato taglio della trave più corta comporterà il taglio di quella più lunga. Inoltre l'arretramento della trave più corta viene regolato in modo da corrispondere all'estremità percepita della trave più lunga. Se vengono collegate altre travi al giunto, verranno tagliate dalla trave più corta. Se la nuova trave è più corta, il giunto viene riconfigurato di modo che quelle più lunghe si intersechino con quella più corta. È possibile modificare questa rappresentazione visiva del taglio mediante l'editor dei giunti delle travi.
