Definizione delle estremità di pilastri, travi e controventi

Nella finestra di dialogo Stili oggetti, è possibile specificare diversi colori, spessori di linea o di modelli per l'inizio e la fine dei segmenti di modello analitico di pilastri, travi e controventi.

  1. Nel Browser di progetto aprire una vista di pianta analitica.
  2. Fare clic sulla scheda Gestiscigruppo Impostazioni Stili oggetti.
  3. Fare clic sulla scheda Oggetti modello analitico nella finestra di dialogo Stili oggetti.
  4. Espandere la categoria di elementi analitici applicabili.
  5. Specificare il colore, lo spessore e il motivo della linea per i segmenti iniziale e finale dell'elemento analitico (in Pilastri analitici è disponibile Segmento superiore e Segmento di base).
  6. Fare due volte clic su OK per accettare e applicare le impostazioni del colore.
  7. Fare clic sulla scheda Gestiscigruppo Impostazioni Impostazioni strutturali.
  8. Fare clic sulla scheda Impostazioni modello analitico.
  9. In Visibilità modello analitico, selezionare Distingui le estremità degli elementi analitici lineari.

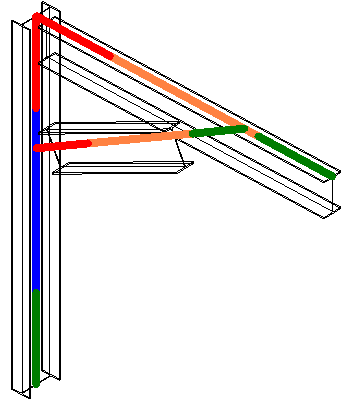

Nell'esempio riportato di seguito, i segmenti iniziale e superiore sono visualizzati in rosso. I segmenti finale e di base sono visualizzati in verde.
