Le forme dell'armatura che risultano piegate in due piani possono essere disegnate in un host valido.

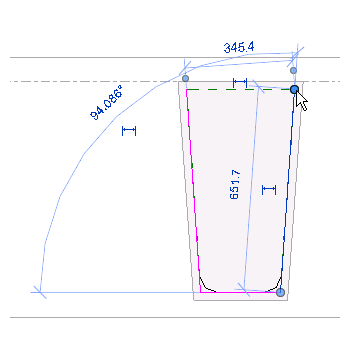

La procedura per disegnare un'armatura multiplanare è simile a quella utilizzata per disegnare un'armatura planare. Utilizzare lo strumento Armatura multiplanare disponibile negli strumenti di disegno delle armature.

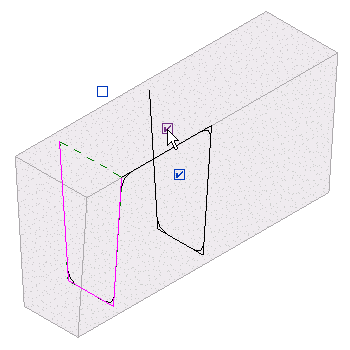

Quando è selezionata l'opzione multiplanare nella modalità di schizzo, la forma viene duplicata e associata all'originale tramite un segmento del connettore dell'armatura. Utilizzare la vista 3D per visualizzare al meglio questa operazione.

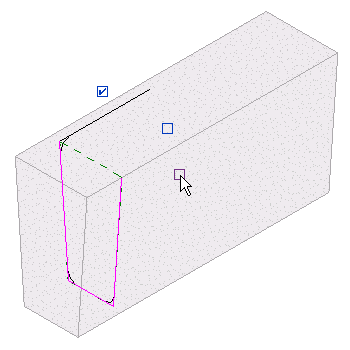

Tre caselle di controllo consentono di modificare ulteriormente la forma dell'armatura multiplanare. Posizionare il cursore su ciascuna casella per visualizzare lo strumento.
- Disattiva/Attiva primo segmento connettore. Seleziona la posizione del segmento del connettore. Se attivato, viene utilizzato il primo segmento. Se disattivato, viene utilizzato il secondo segmento.
- Disattiva/Attiva secondo segmento connettore. Seleziona la posizione del segmento del connettore. Se attivato, viene utilizzato il secondo segmento. Se attivato, viene utilizzato il secondo segmento.
- Disattiva copia segmenti della forma. Rimuove le forme duplicate lasciando il segmento del connettore invariato.
Le modifiche apportate al disegno della forma di origine vengono applicate alla copia ed è possibile aggiungere ganci. Una volta completato il disegno, fare clic sulla scheda Modifica | Crea disegno armatura
gruppo Modalità

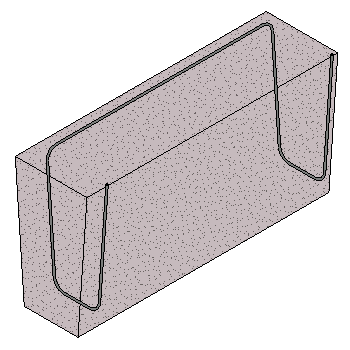

Termina modalità di modifica per accettare il disegno e posizionare la nuova forma.

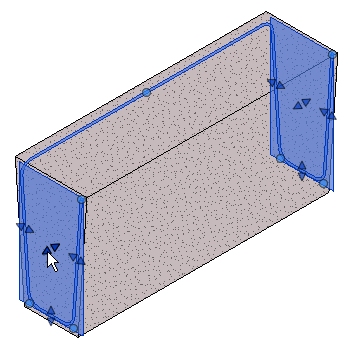

gruppo Modalità Termina modalità di modifica per accettare il disegno e posizionare la nuova forma. Utilizzare i punti di manipolazione dell'armatura per regolare la posizione e la forma dell'armatura. Potrebbe essere necessario regolare le impostazioni di visibilità dell'armatura per visualizzarla correttamente.
