È possibile aggiungere punti di manipolazione ad una famiglia di componenti visualizzati quando la famiglia viene caricata nel progetto. I punti di manipolazione consentono di ridimensionare il componente nell'area di disegno, anziché creare più tipi nell'Editor di famiglie. Vedere Controlli e punti di manipolazione.

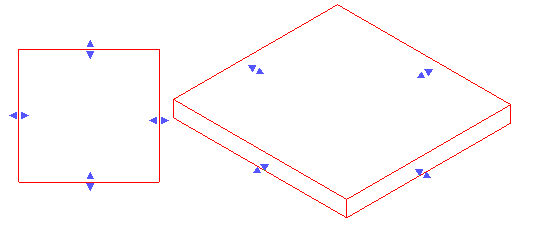

Esempio di un componente generico nelle viste di pianta e 3D con i punti di manipolazione aggiunti
Per aggiungere punti di manipolazione ad una famiglia di componenti, è necessario eseguire le seguenti operazioni:
- Aggiungere piani di riferimento alla famiglia.
- Aggiungere geometria, in modo che il disegno della geometria sia allineato ai piani di riferimento.
- Per i piani di riferimento, verificare che il valore di È un riferimento sia diverso da Non è un riferimento.
- Aggiungere una quota ai piani di riferimento.
- Etichettare la quota come un parametro di istanza.
- Salvare la famiglia e caricarla nel progetto. Quando si seleziona il componente nell'area di disegno del progetto, in corrispondenza dei punti in cui è possibile allineare e fornire di quote i piani di riferimento vengono visualizzati punti di manipolazione.
