Visualizzazione di geometria intersecata con linee nascoste

In Revit, se il modello include geometria intersecata (ad esempio, un'estrusione muro che passa attraverso la superficie di un muro), non vengono creati nuovi bordi lungo le linee dell'intersezione. Ciò può dar luogo alla rimozione errata delle linee nascoste durante l'esportazione. Se si cerca di esportare una vista del progetto con il comando Linee nascoste attivato, è possibile che si abbiano risultati imprevisti quando si apre la vista con un'altra applicazione CAD. Vedere Stile visualizzazione Linea nascosta.

Per vedere tutte le linee visibili, Revit consiglia di creare un'apertura in una superficie prima di farla attraversare da un'altra superficie. Vedere Modifica del profilo di un muro.

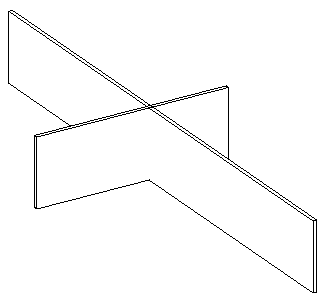

Geometria intersecata in modalità linee nascoste (nessun bordo generato sulle superfici intersecanti)
